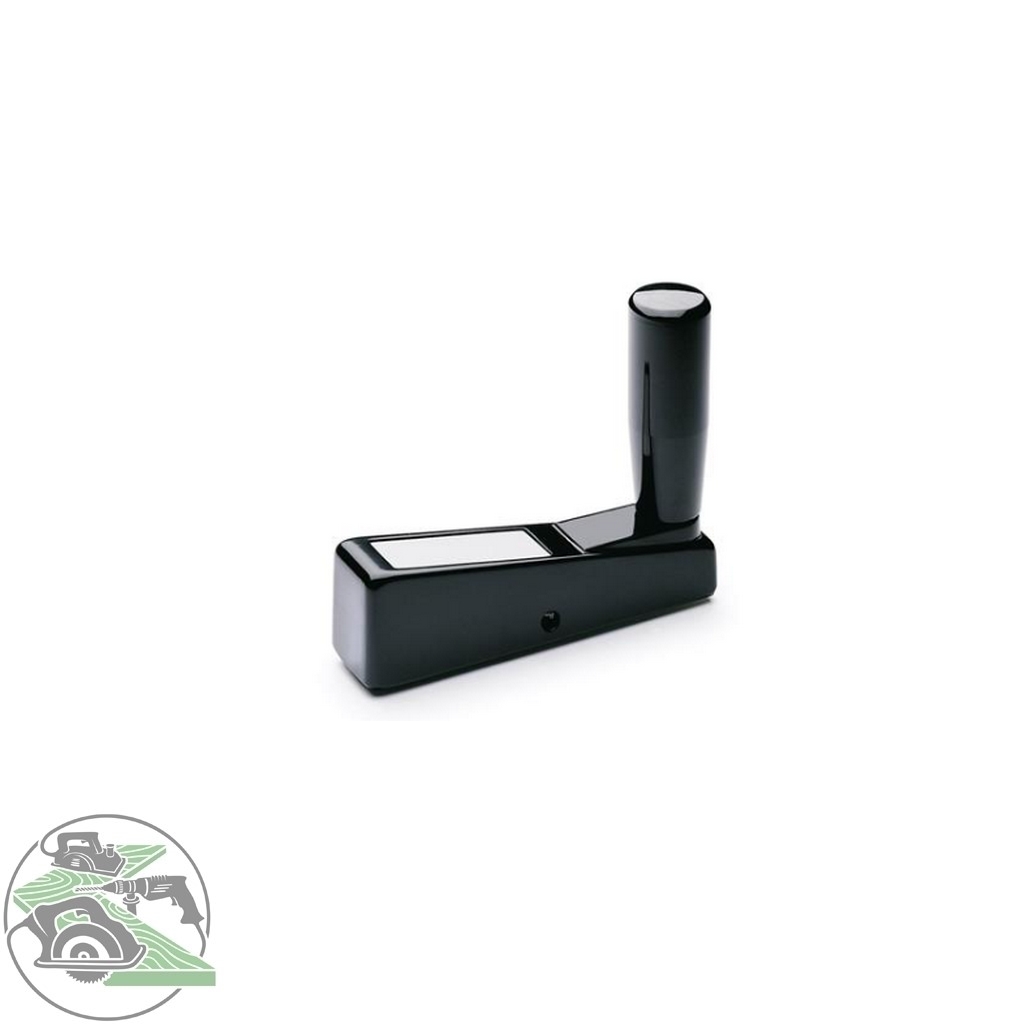

Handkurbel GN 510 passend zu Ganner Guilliet GN510140B12 Bohrung B 12

* inkl. ges. MwSt. zzgl. Versandkosten
${ $store.getters.currentItemVariation.variation.availability.names.name }

Artikelnummer: 40137

Hersteller: Otto Ganter GmbH & Co. KG

Beschreibung:

  • Die Handkurbeln GN 510 ermöglichen ein präzises Zustellen.
  • Sie werden durch einen Querstift mit der Welle verbunden. Zur einfacheren Montage sind beidseitig Zentrierbohrungen vorhanden.

Ausführung:

  • Kurbelkörper
  • Kunststoff
  • Duroplast (PF)
  • verstärkt
  • temperaturbeständig bis 110 °C
  • schwarz, glänzend
  • Nabenbuchse: Stahl, brüniert
  • Gewindebuchse zur Aufnahme des Zylindergriffes: Messing

Technische Daten:

Eine Erklärung der einzelnen Punkte finden Sie auf den Artikelbildern.

  • l1: 140 mm
  • d1 H7 Bohrung: B12
  • d2: 18 mm
  • b1: 24 mm
  • b2: 30 mm
  • h1: 26 mm
  • h2: 37 mm
  • h3 ≈: 80 mm
  • l2: 57 mm
  • t min.: 18
  • Ø Zylindergriff: 26 mm
