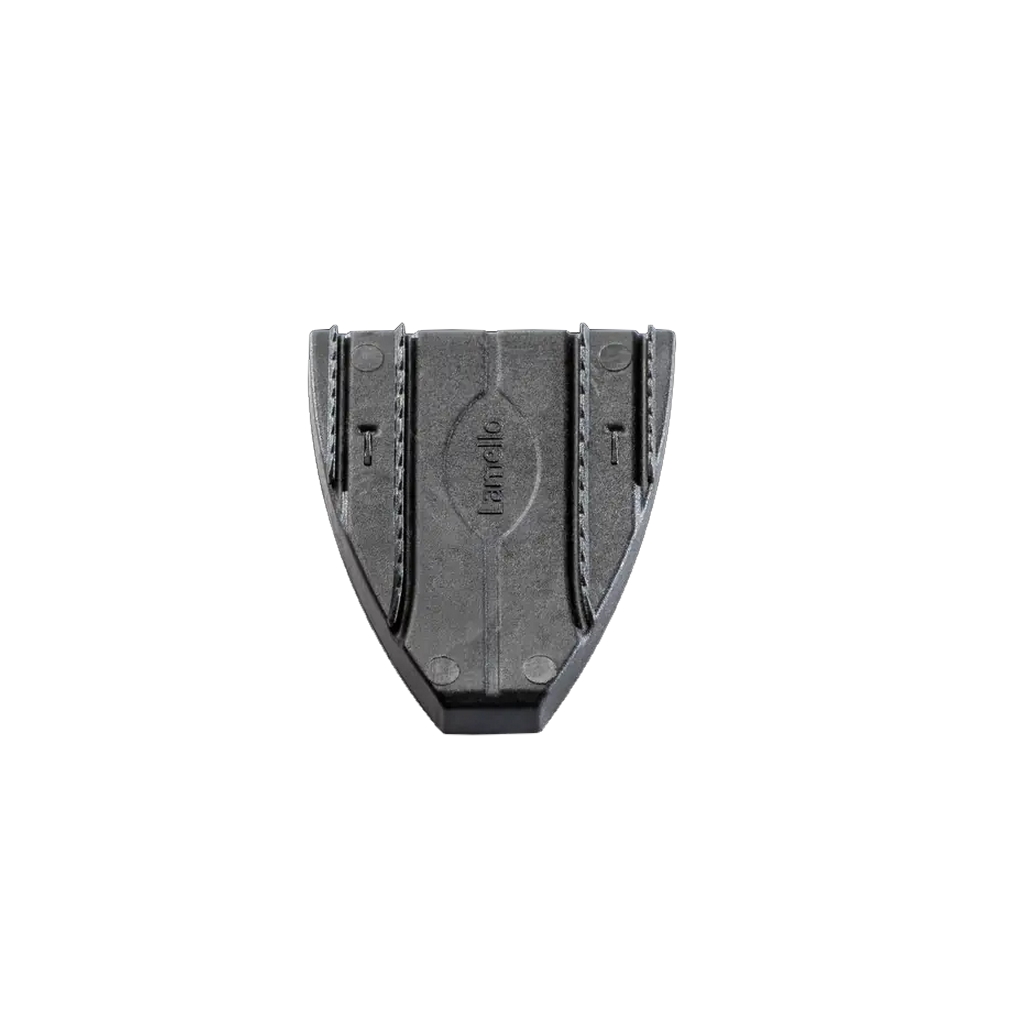

Lamello Einschlaglamellen E20-H 80 Stück Flächenverbindung selbstspannend 145021
Hinweis Videos: Möchten Sie auf dieser Seite von uns eingebundene Videos sehen, stimmen Sie bitte der Verwendung der Externe Medien-Cookies zu.
Cookies sind kleine Textdateien, die von Webseiten verwendet werden, um die Benutzererfahrung effizienter zu gestalten.
Artikelnummer: KS57890
Hersteller: Lamello
EAN:
7640129667260
37,58 EUR
*
( 31,58 EUR Netto )
Inhalt
80 Stück
Grundpreis
0,47 € / Stück
* inkl. ges. MwSt.
zzgl. 5,90 € Versandkosten
Lieferzeit ca. 15 Arbeitstage**
Beschreibung:

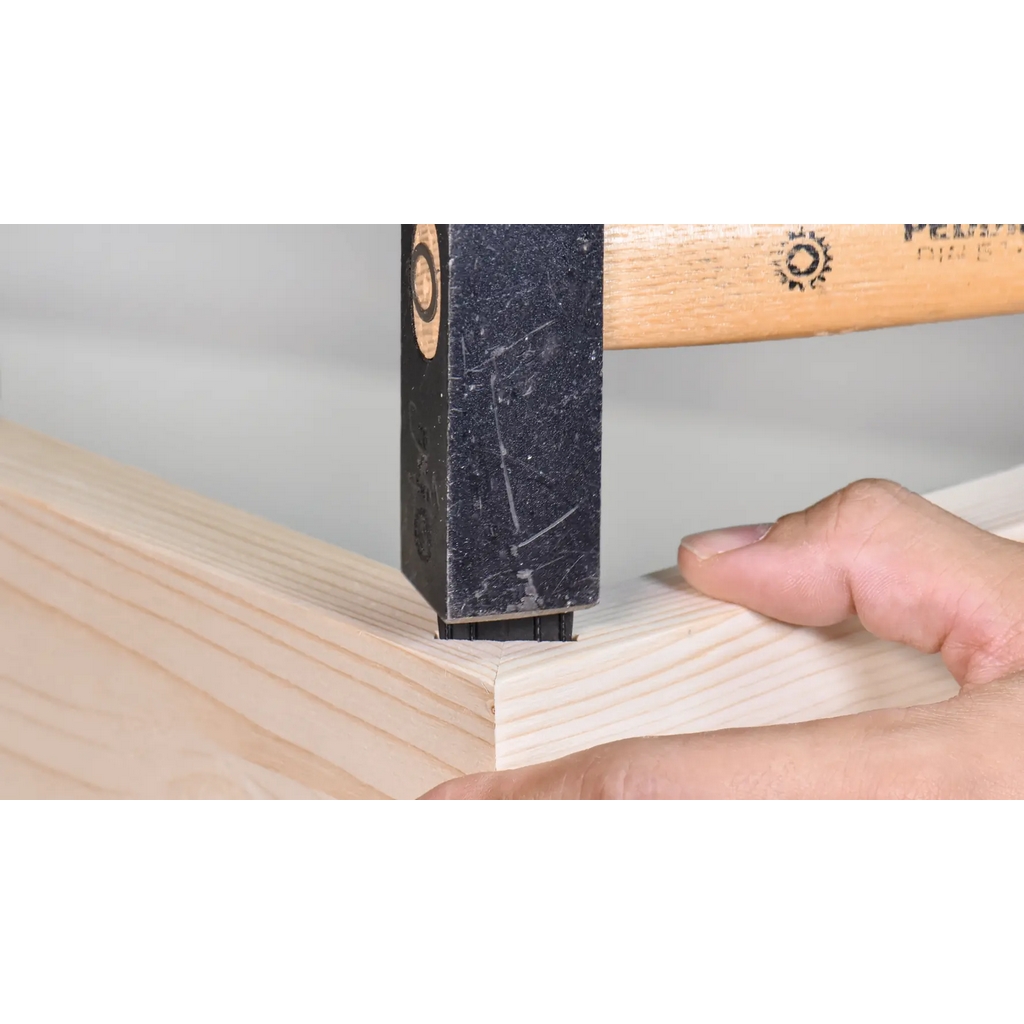

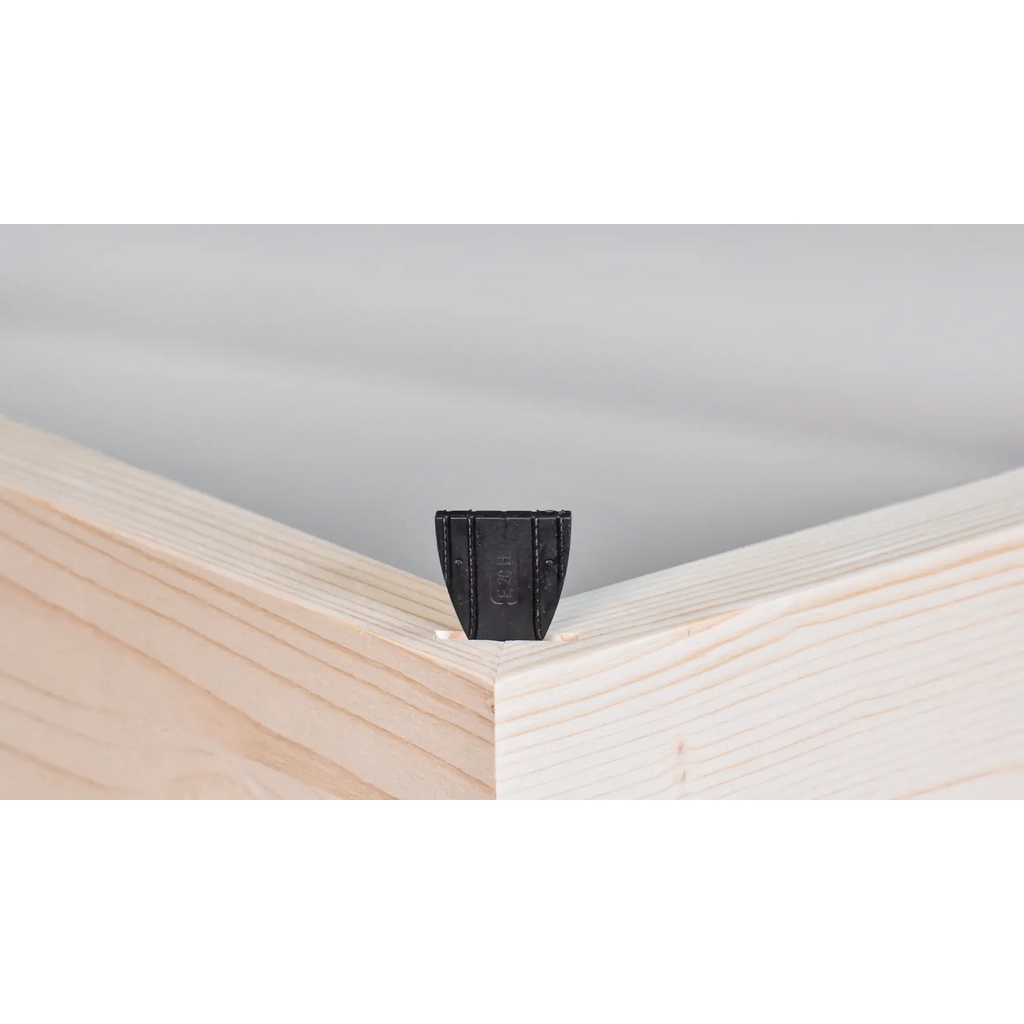

- E20 ist ein selbstspannender Verbinder, welcher mit jeder Lamello Nutfräsmaschine eingesetzt wird. Für eine Flächenverbindung mit E20-L werden die beiden Werkstücke in die gewünschte Position zusammengeführt, jedoch mit der Rückseite nach oben. Wenn die Werkstücke festgespannt sind, wird die Lamello Nut über beide Werkstücke hinweg ausgeführt, sodass beide Teile je die Hälfte der Nut aufweisen. Danach werden die Kanten mit Klebstoff bestrichen und die Werkstücke zusammengesetzt. E20-L wird nun mit einigen Hammerschlägen in die 4 mm Nut der beiden Werkteile eingeschlagen, wobei sich die seitlichen Rippen in den Nutseiten verankern. Aufgrund des schrägen Verlaufs dieser Halterippen werden die Werkstücke beim Einbringen gleichzeitig zusammengespannt. Die Variante E20-H ist für Fräsungen in Kanten konzipiert, wie beispielsweise für die Verbindung eines Küchensockels oder eines Korpusses. Der Einbau des E20-H Verbinders funktioniert gleich wie beim E20-L, ausser dass die Fräsungen in die Werkstückkanten oder die Gehrungen erfolgen. Da beide E-20 mit jeder Nutfräse eingesetzt werden können, ist es sinnvoll, je eine Packung im Montagefahrzeug aufzubewahren. So dient der Verbindungsbeschlag als perfekte Verleimhilfe auf der Baustelle, wenn keine Zwingen oder andere Hilfsmittel zur Verfügung stehen. Wartezeiten für das Trocknen des Leims entfallen. Ein zusammengebautes Werkstück kann direkt weiterverarbeitet werden.
Anwendungen:
- Feste Holzverbindungen in unterschiedlichen Winkeln im Schreinerhandwerk
- Schnelles Spannen von Werkstücken, wenn die Rückseite nicht sichtbar ist
- Verbindungslösung auf der Baustelle ohne Zwingen

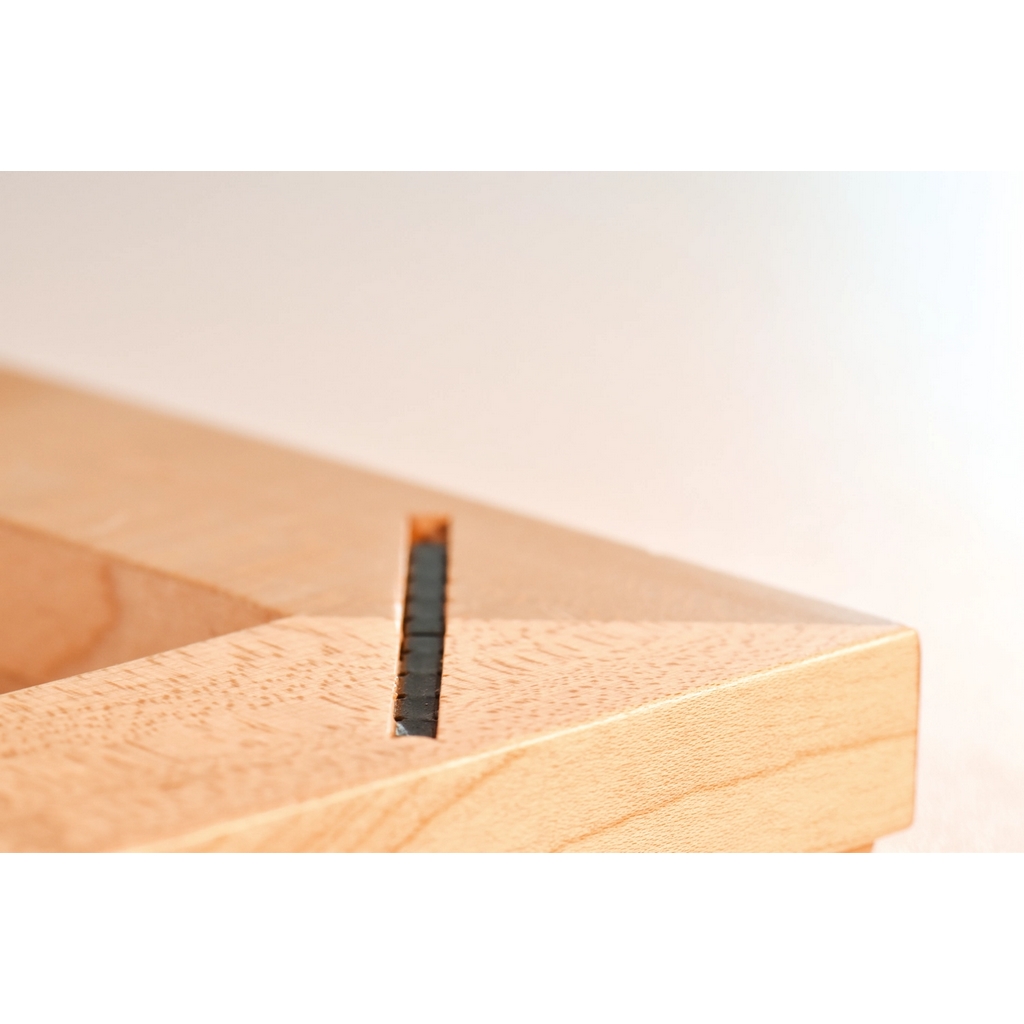

- E20-L für Flächenverbindungen: Türrahmenverkleidungen, Bilderrahmen, Sockel- oder Plattenverlängerungen

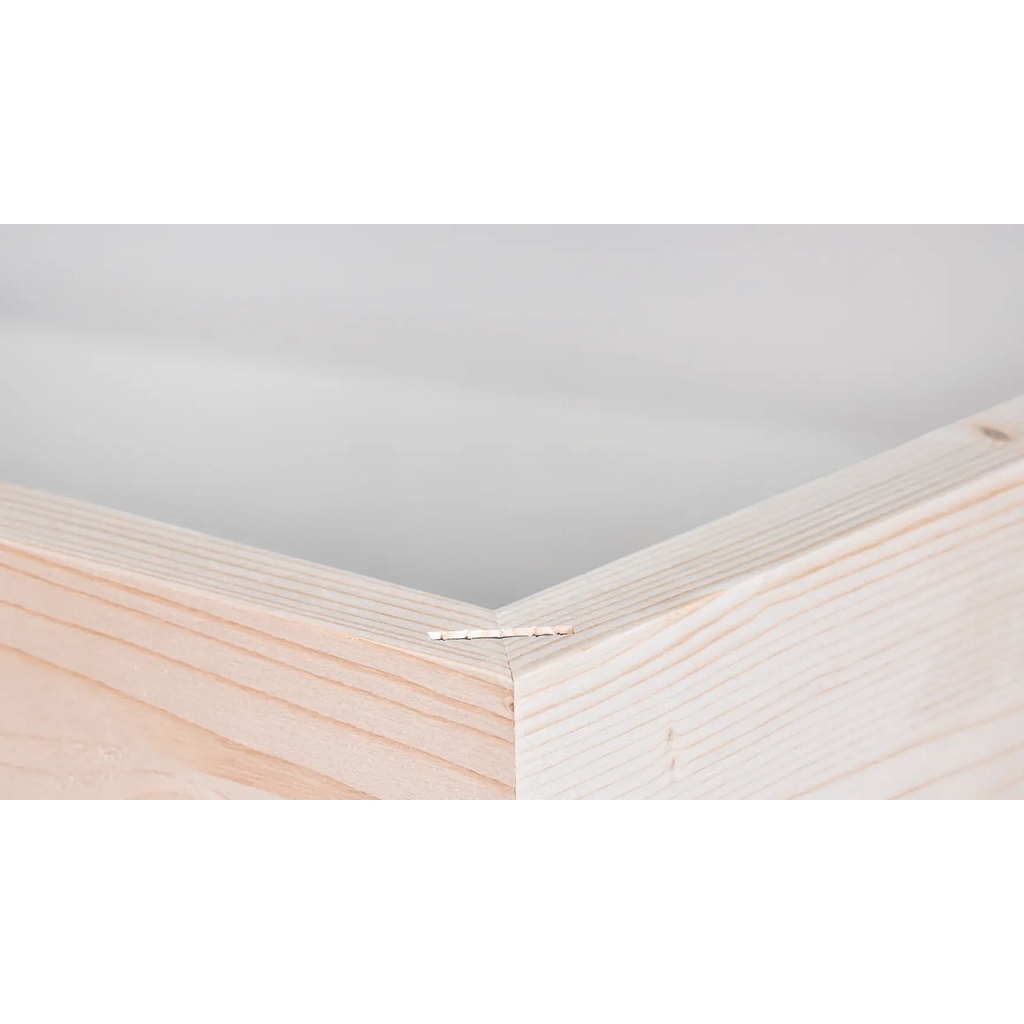

- E20-H für Kantenverbindungen: Korpus- oder Sockelverbindungen
Eigenschaften:
- Verbinden und Spannen
Verbindet und spannt beim Einschlagen aufgrund des seitlichen Rippenverlaufs - Gleichzeitig nuten
Effiziente Bearbeitung durch gleichzeitiges Nuten beider Werkstücke - Perfekte Passgenauigkeit

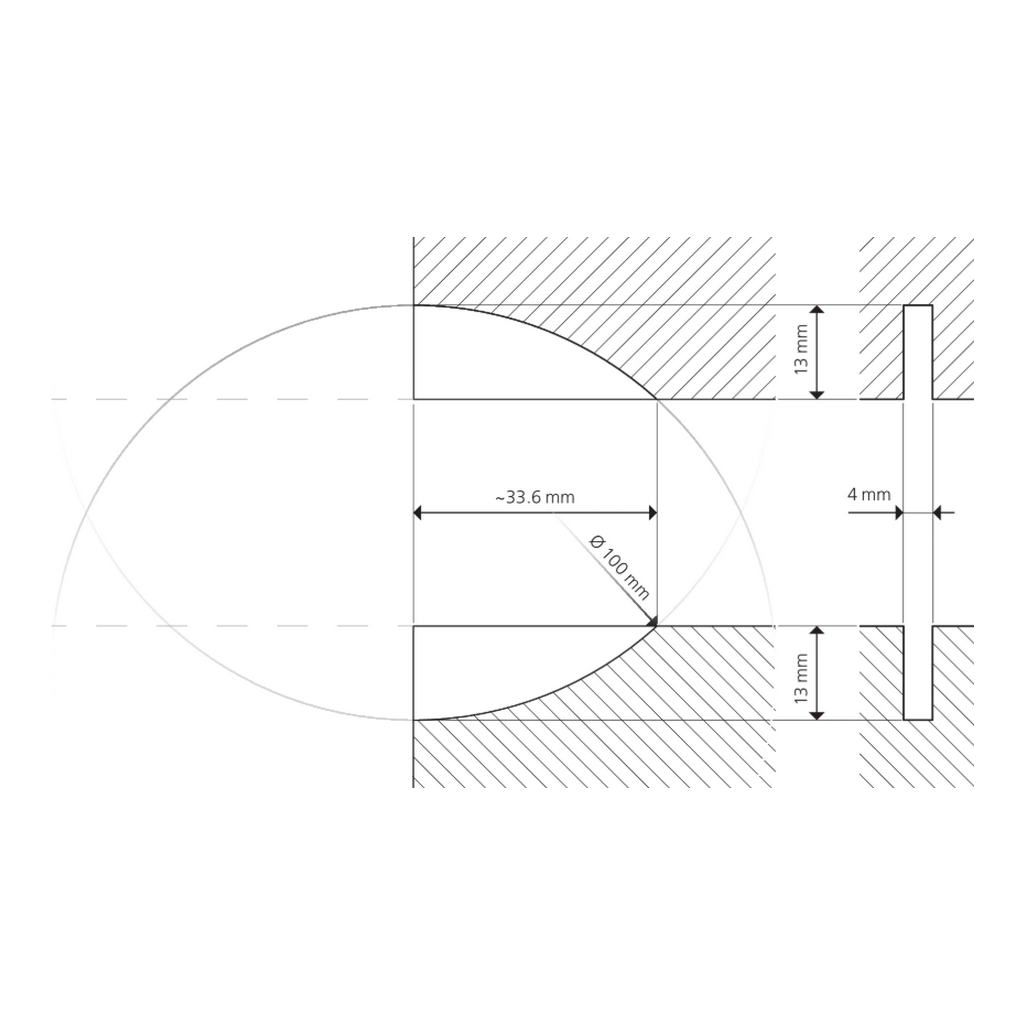

Die Präzision der Verbindungselemente und der 4mm Nut führen zu einer perfekten Passgenauigkeit - Symmetrisch
Bei beiden Werkstücken die gleiche Fräsung - Geringe Frästiefe
Minimale Einfrästiefe
Lieferumfang:
- 80 Stück E20-L Einschlaglamellen
Technische Daten:
- Einbautoleranz längs: ± 1 mm
- Einbautoleranz radial: ± 0 mm
- Minimale Werkstückbreite: 36 mm
- Minimale Materialstärke für Kantenfräsung: 8 mm
- Minimale Materialstärke für Winkelhalbierende: 14 mm
- Einstellung Lamello-System: S

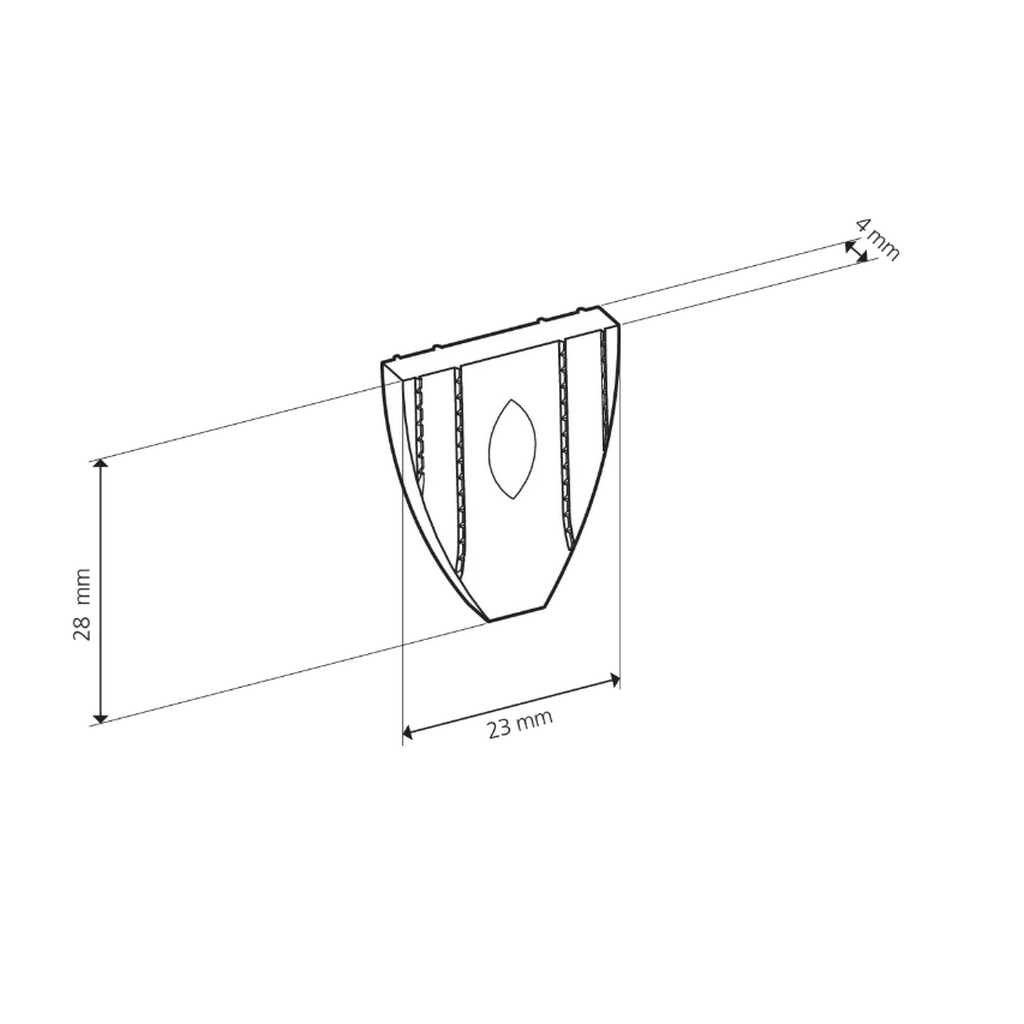

- Grösse (LxBxH): 23 x 28 x 4 mm
| Art.-ID | 1017550 |
| Zustand | Neu |
| Varianten-ID | Lamello E20-H Einschlaglamelle, 80 Stück |
| Modell | 145021 |
| Hersteller | Lamello |
| Inhalt | 80 Stück |
