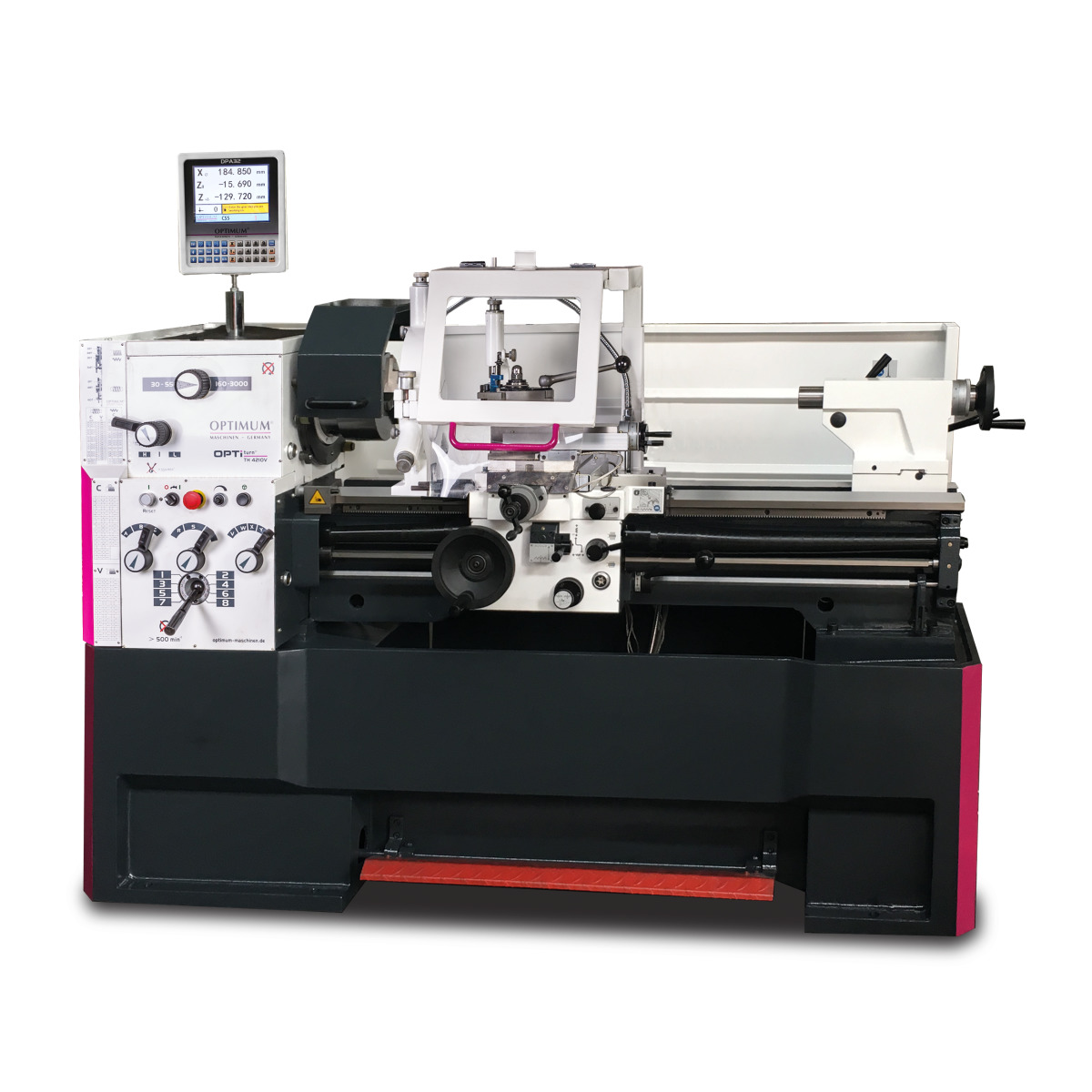

Leit- und Zugspindeldrehmaschine Optimum OPTIturn TH 4210V 3462060
Artikelnummer: KS11112635
Hersteller: OPTIMUM
EAN:
4030635033292
22.892,48 EUR
*
( 19.237,38 EUR Netto )
Inhalt
1 Stück
Grundpreis
22.892,48 EUR / Stück
* inkl. ges. MwSt.
zzgl. 250,00 € Versandkosten
Sofort versandfertig, Lieferzeit 3 bis 5 Arbeitstage**
Gehärtete und geschliffene Z-Achsen Führungsbahn Garantierte Rundlaufgenauigkeit der Spindelnase = 0,015 mm Spindelaufnahme Camlock DIN ISO 702-2 Nr. 6 Drehzahlüberwachung gemäß Maschinenrichtlinie Leitspindelabdeckung Präzise gearbeiteter Schlitten Alle Führungen durch Keilleisten nachstellbar Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar Zweikanalige Sicherheitselektronik Zentralschmierung im Bettschlitten Verstellbereich Oberschlitten ± 90° Hauptspindel im Ölbad laufend Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849 Alle metrischen Steigungen im Bereich von 0,2 bis 14 mm/U und alle Zollgewinde im Bereich von 72 - 2 Gewindegänge pro Zoll ohne Austausch der Wechselräder durch Schalthebel im Bedienfeld einstellbar Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z- Achse Reitstock zum Kegeldrehen ± 10 mm verstellbar Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm Schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel Kühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN LED Maschinenlampe im Späneschutz Unterbau und Maschinenbett aus Meehanite-Guss in einem Stück gegossen Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss Not-Halt Einrichtung mit Fußbetätigung
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
TH 4210/TH 4210D / TH 4215D
TH 4210V
Drehfutter nicht vergessen!
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Feststehende Lünette Durchlass Ø 15 - 145 mm
- Mitlaufende Lünette Durchlass Ø 10 - 75 mm
- LED-Maschinenleuchte
- Reduzierhülse MK 6 / MK 4
- Feste Zentrierspitze MK 4
- Wechselräder-Satz
- Positionsanschlag mit Feineinstellung
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
TH 4210/TH 4210D / TH 4215D
- Vierfach-Stahlhalter max. 20 mm
TH 4210V

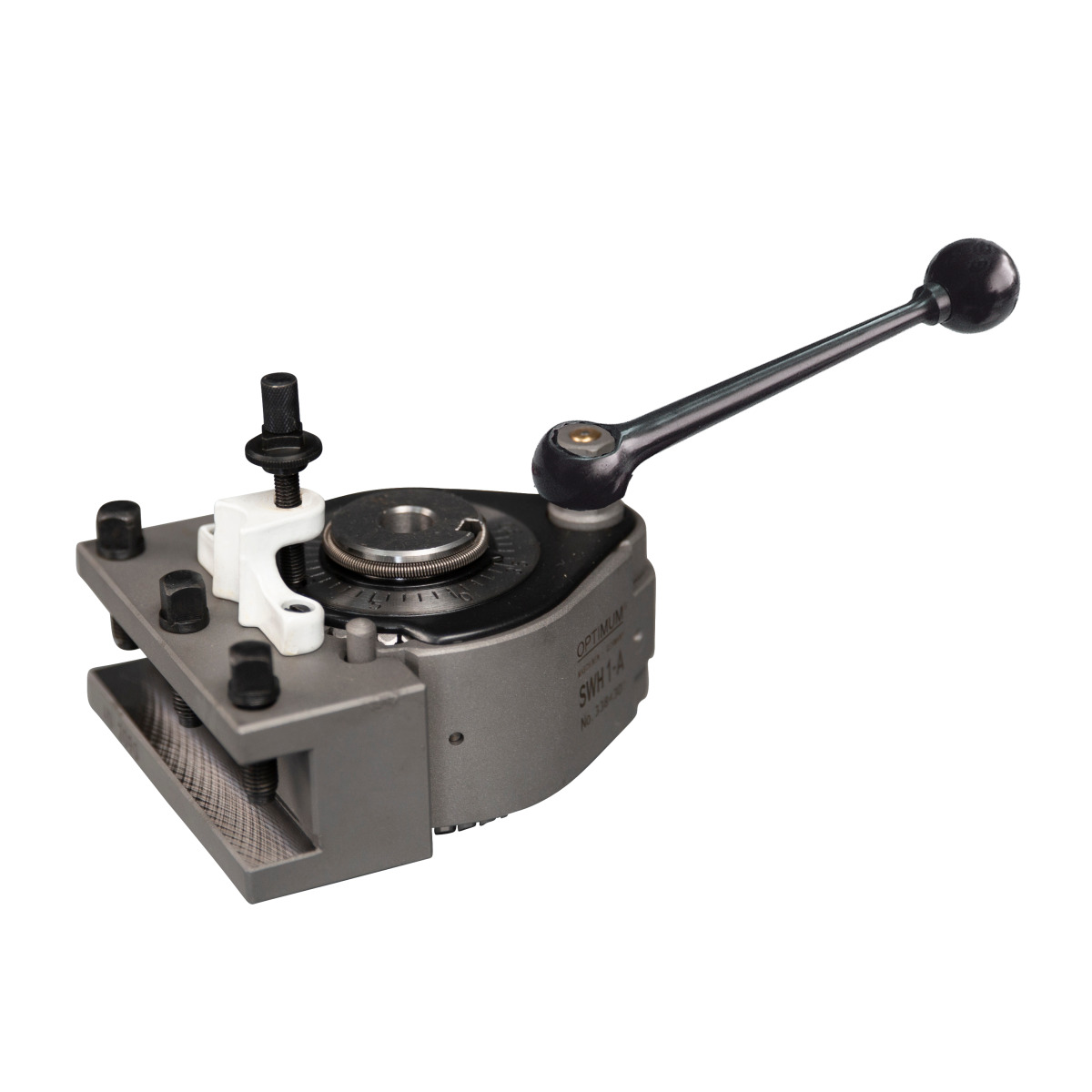

- Schnellwechsel-Stahlhalter 5-B
- Stahlhalter 25 x 120 Typ D für Vierkantmeißel
Drehfutter nicht vergessen!

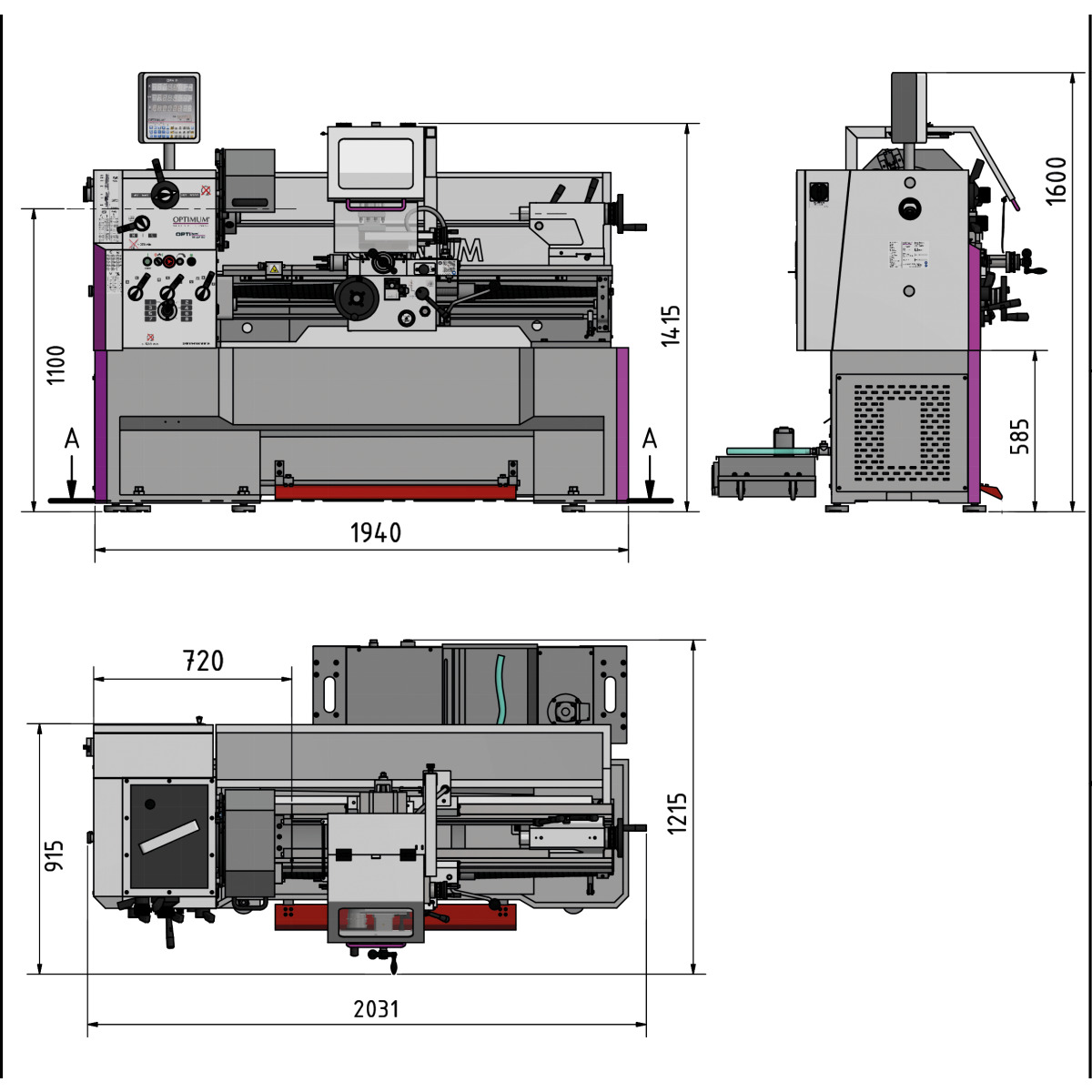

Abmessungen und Gewichte:
Länge (Produkt) ca. 2031 mm
Breite/Tiefe (Produkt) ca. 915 mm
Höhe (Produkt) ca. 1415 mm
Gewicht (Netto) ca. 1162 kg
Breite/Tiefe (max.) ca. 1215 mm
Höhe max. (Produkt) ca. 1600 mm
|
Arbeitsbereiche:
Spitzenhöhe 210 mm
Spitzenweite 1000 mm
Umlaufdurchmesser über Maschinenbett 420 mm
Umlaufdurchmesser in der Bettbrücke 590 mm
Umlaufdurchmesser über Planschlitten 250 mm
Drehlänge in der Bettbrücke 260 mm
Bettbreite 250 mm
|
Ausstattung:

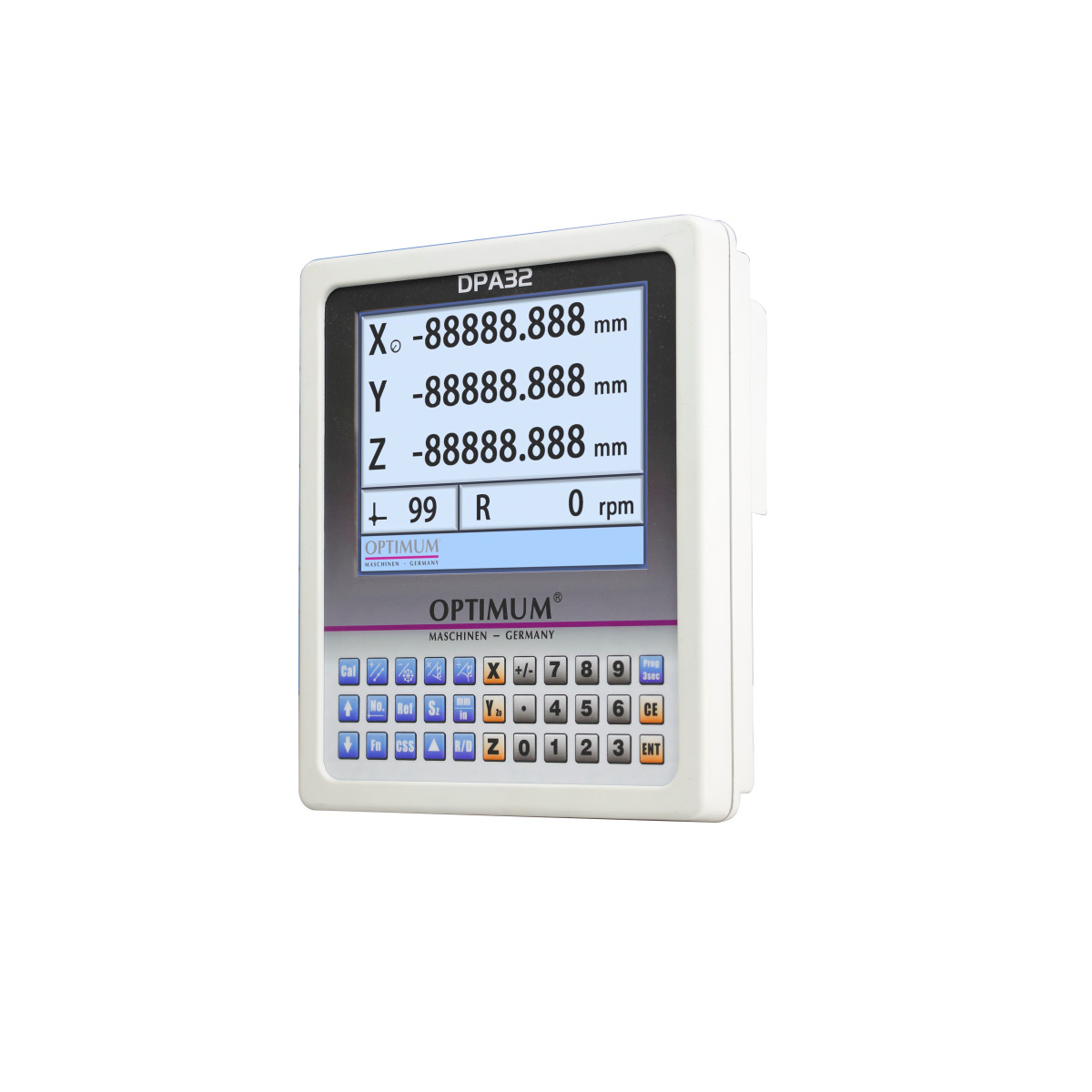

Digitale Positionsanzeige DPA 32
|
Drehzahlbereich:
Steuerung der Drehzahlregelung elektronisch regelbar
Anzahl der Drehzahlbereiche 2
Drehzahlbereich 30 – 3000 min-1
|
Elektrische Daten:
Abgabeleistung (Motorleistung) 5,5 kW
Anschlussspannung 400 V
Netzfrequenz 50 Hz
Gesamt Anschlusswert 5,6 kW
|
Kühlschmiermittelsystem:
Kühlschmiermittelsystem Leistung Kühlmittelpumpe 100 W
|
Normen und Zulassungen:
Norm DIN EN 55011
EMV-Klasse C3
|
Spindel:
Spindelaufnahme Camlock DIN ISO 702-2 Nr. 6
Spindelbohrung 52 mm
Stahlhalter Aufnahmehöhe max. 25 mm
Spindelkonus MK 6
|
Reitstock:
Reitstockaufnahme MK 4
Reitstock Pinolenhub 120 mm
Reitstock Pinolendurchmesser 50 mm
|
Steigungen:
Steigung Metrisch 0,2 – 14 mm/U
Anzahl der Steigungen Metrisch 39
Steigung Zoll 72 – 2 Gg/1"
Anzahl der Steigungen Zoll 45
Steigung Diametral Pitch 8 – 44
Anzahl der Steigungen Diametral Pitch 21
Steigung Modulgewinde 0,3 – 3,5 mm/U
Anzahl der Steigungen Modulgewinde 18
|
Verfahrweg:
Verfahrweg Oberschlitten 140 mm
Verfahrweg Planschlitten 230 mm
Verfahrweg Bettschlitten 780 mm
|
Vorschub:
Vorschubbereich längs 0,05 – 1,7 mm/U
Anzahl der Vorschübe längs 17
Vorschubbereich plan 0,025 – 0,85 mm/U
Anzahl der Vorschübe plan 17
|
Produktinformationen EU 2023/2854:
Art der generierten Daten Nutzungsdaten
Format der generierten Daten Gängige, maschinenlesbare Formate wie z.B. JSON
Datenmenge Bis zu 5 MB
Datengenerierung kontinuierlich in Echtzeit Ja
Datenspeicherort Auf dem Gerät
Datenzugriff Über physische Schnittstellen
