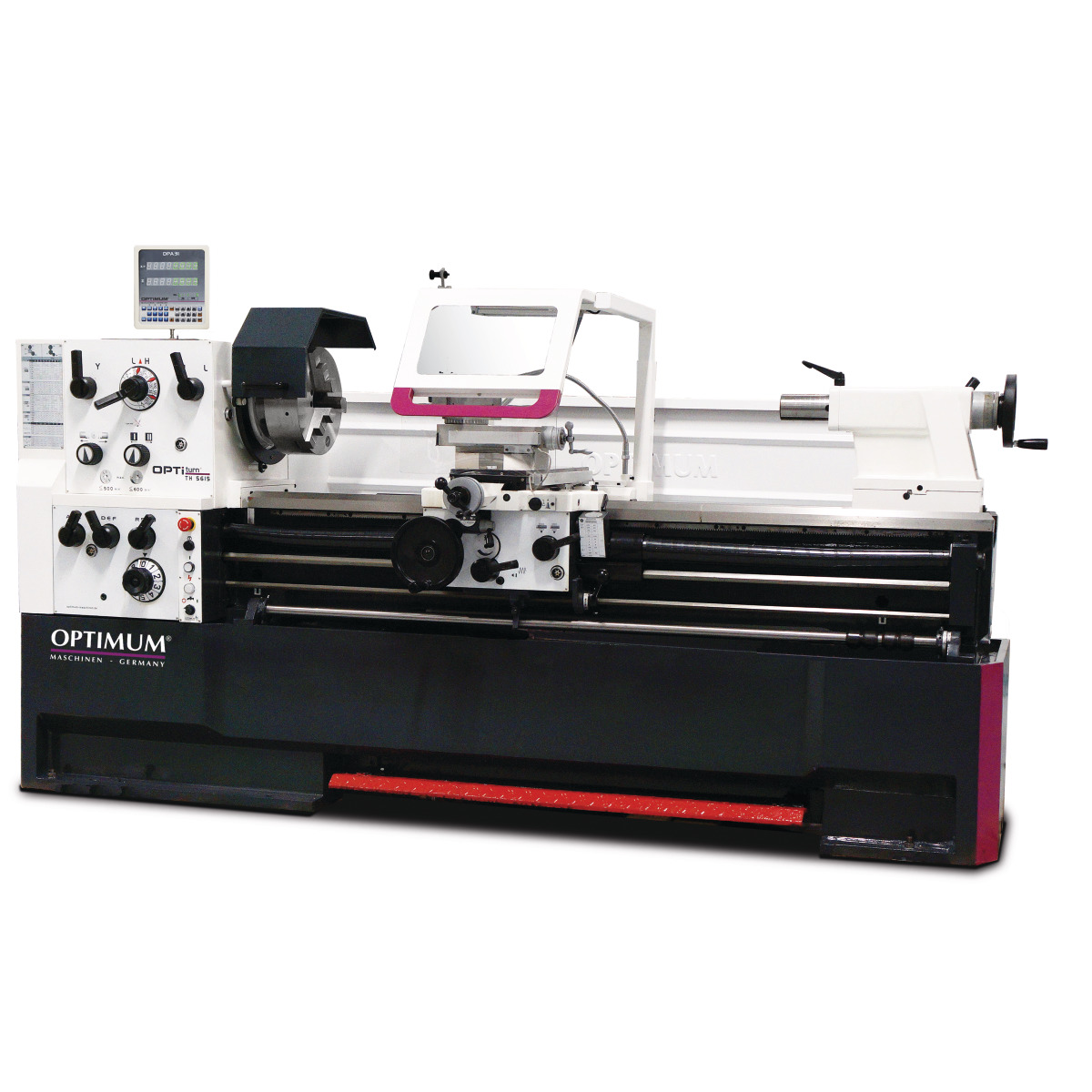

Leit- und Zugspindeldrehmaschine Optimum OPTIturn TH 5615D 3462160
Artikelnummer: KS11112630
Hersteller: OPTIMUM
EAN:
4030635030956
23.544,90 EUR
*
( 19.785,63 EUR Netto )
Inhalt
1 Stück
Grundpreis
23.544,90 EUR / Stück
* inkl. ges. MwSt.
zzgl. 250,00 € Versandkosten
Sofort versandfertig, Lieferzeit 3 bis 5 Arbeitstage**
Gehärtete und geschliffene Z-Achsen Führungsbahn Garantierte Rundlaufgenauigkeit der Spindelnase = 0,015 mm Spindelaufnahme Camlock DIN ISO 702-2 Nr. 8 Leitspindelabdeckung Präzise gearbeiteter Schlitten Alle Führungen durch Keilleisten nachstellbar Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar Zweikanalige Sicherheitselektronik Zentralschmierung im Bettschlitten Verstellbereich Oberschlitten ± 90° Hauptspindel im Ölbad laufend Wellen und Räder im Ölbad laufend Getrieberäder leichtgängig, gehärtet, geschliffen und mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849 Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z- Achse Zahnräder und Wellen gehärtet und geschliffen, im Ölbad in Präzisionslagern laufend Übersichtliche Wahlhebel zum Schalten der Vorschubgeschwindigkeiten Geschlossene Bauweise des Schnellschalt-Vorschubgetriebes Not-Halt-Schlagschalter, Motorschutzschalter, abschließbarer Hauptschalter Not-Halt Einrichtung mit Fußbetätigung Reitstock zum Kegeldrehen ± 10 mm verstellbar Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm. Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel Energiekette für schonende Leitungs- und Schlauchführung Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss Kühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN Skala der Gewindeuhr einstellbar
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
Drehfutter nicht vergessen!
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Feststehende Lünette Durchlass max. Ø 165 mm
- Mitlaufende Lünette Durchlass max. Ø 95 mm

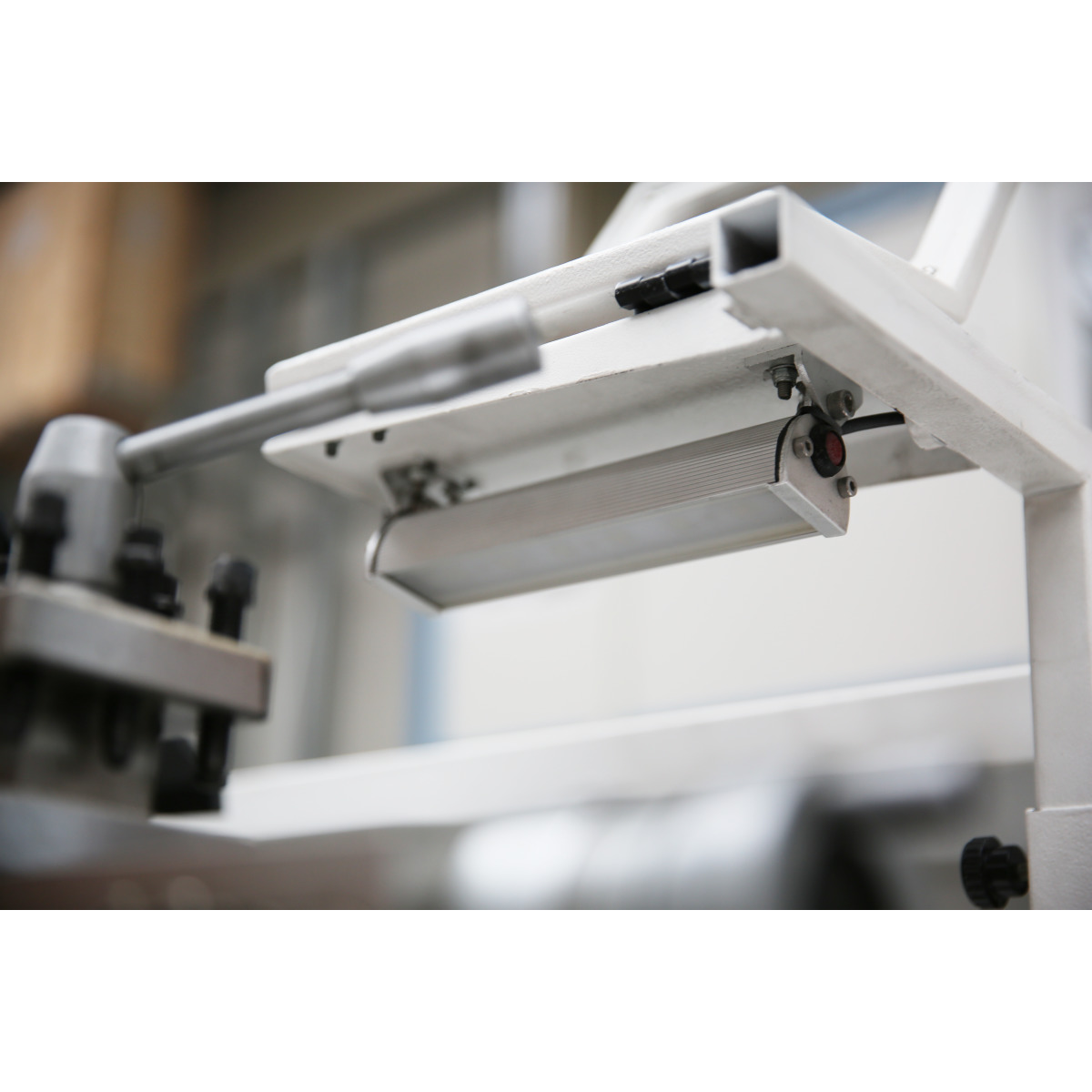

- LED-Maschinenleuchte
- TH 5615D-TH 5630D: Reduzierhülse MK 7/MK 5
- TH 5620V: Reduzierhülse Ø 113 mm / MK 5
- Feste Zentrierspitze MK 5
- Feste und mitlaufende Zentrierspitze MK 5

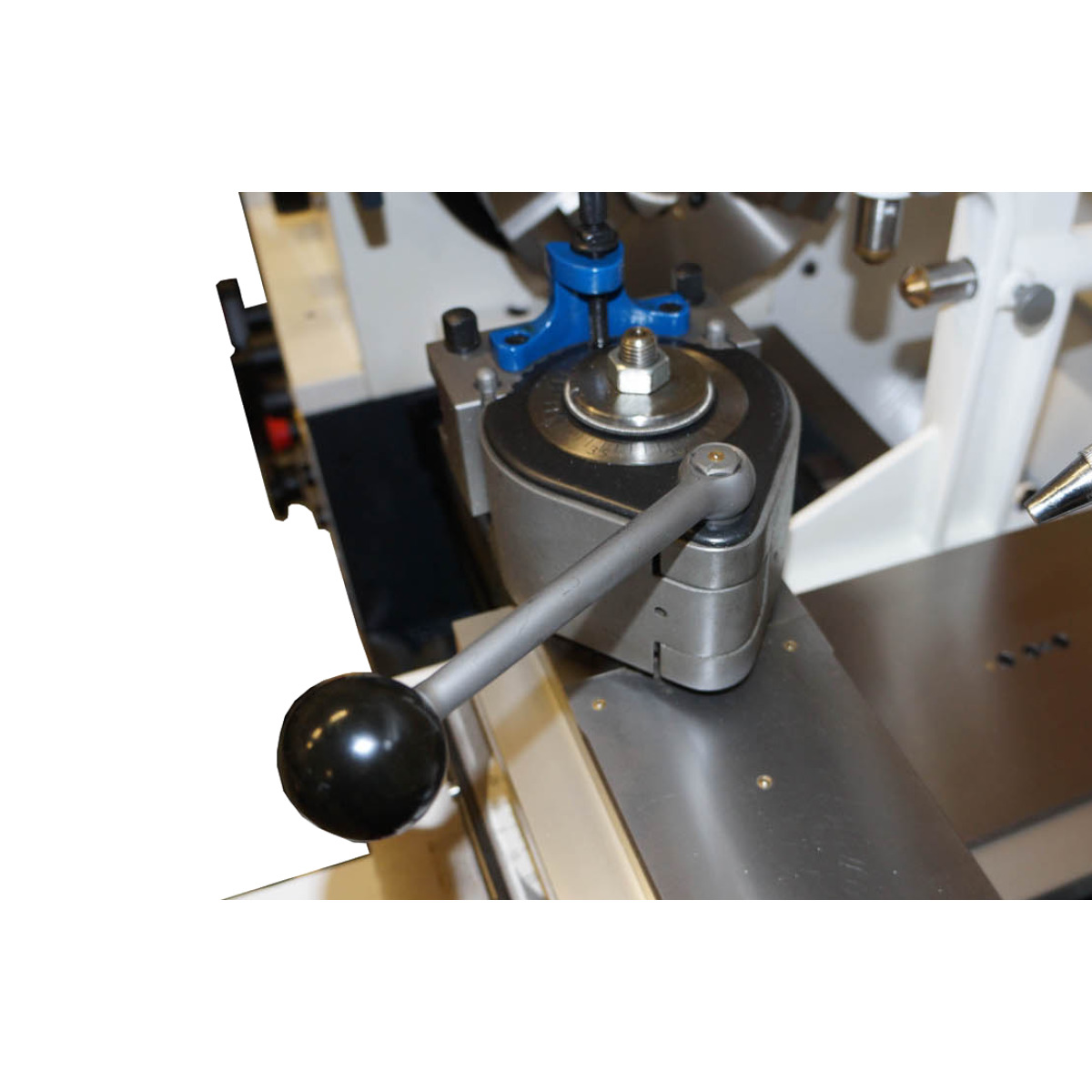

- Schnellwechsel-Stahlhalter 7-C
- Stahlhalter 32 x 150 Typ D für Vierkantmeißel
- Gewindeuhr
- Maschinenerstbefüllung mit Qualitätsöl
- Wechselräder-Satz
- Bedienwerkzeug
Drehfutter nicht vergessen!

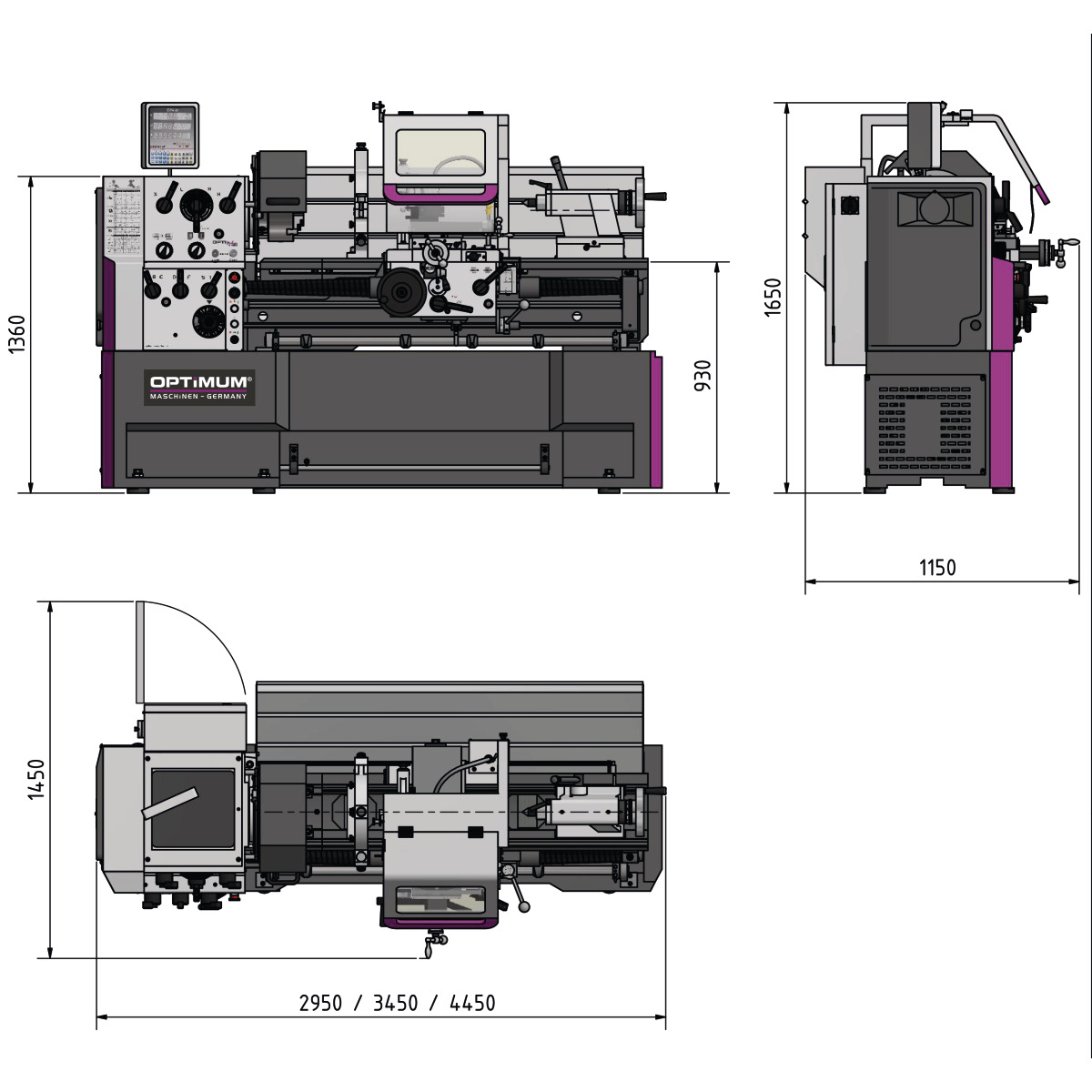

Abmessungen und Gewichte:
Länge (Produkt) ca. 2950 mm
Breite/Tiefe (Produkt) ca. 1150 mm
Höhe (Produkt) ca. 1650 mm
Gewicht (Netto) ca. 2300 kg
|
Arbeitsbereiche:
Spitzenhöhe 280 mm
Spitzenweite 1420 mm
Umlaufdurchmesser über Maschinenbett 560 mm
Umlaufdurchmesser in der Bettbrücke 790 mm
Umlaufdurchmesser über Planschlitten 355 mm
Drehlänge in der Bettbrücke 170 mm
Bettbreite 350 mm
|
Ausstattung:

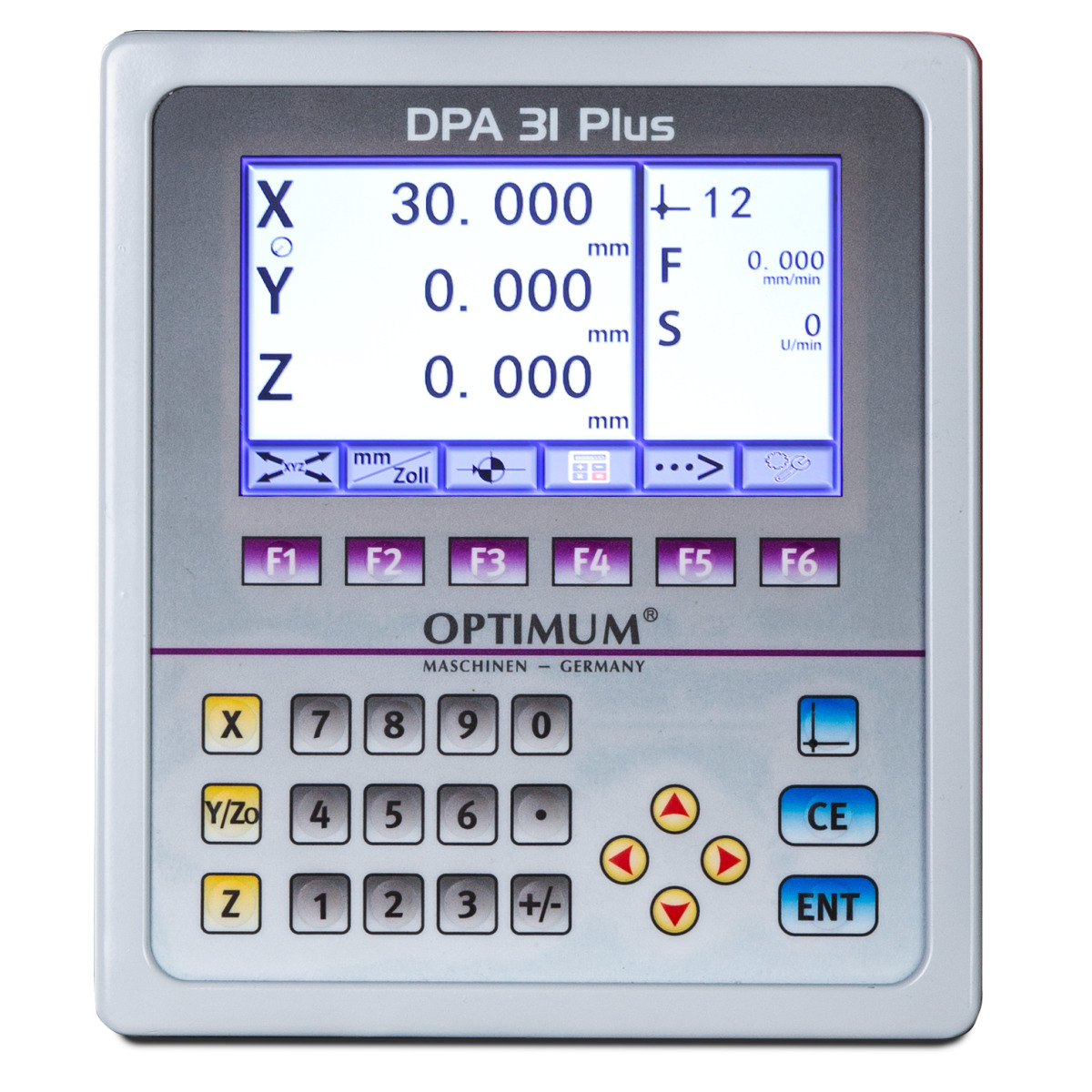

Digitale Positionsanzeige DPA 31 Plus
|
Drehzahlbereich:
Anzahl der Drehzahlbereiche 12
Drehzahlbereich 25 – 1600 min¯¹
|
Elektrische Daten:
Abgabeleistung (Motorleistung) 7,5 kW
Anschlussspannung 400 V
Netzfrequenz 50 Hz
Gesamt Anschlusswert 8,5 kW
|
Kühlschmiermittelsystem:
Kühlschmiermittelsystem Leistung Kühlmittelpumpe 125 W
|
Spindel:
Spindelaufnahme Camlock DIN ISO 702-2 Nr. 8
Spindelbohrung 80 mm
Stahlhalter Aufnahmehöhe max. 25 mm
Spindelkonus MK 7
|
Reitstock:
Reitstockaufnahme MK 5
Reitstock Pinolenhub 180 mm
Reitstock Pinolendurchmesser 75 mm
|
Steigungen:
Steigung Metrisch 0,2 – 14 mm/U
Anzahl der Steigungen Metrisch 47
Steigung Zoll 112 – 2 Gg/1"
Anzahl der Steigungen Zoll 60
Steigung Diametral Pitch 4 – 112 DPI
Anzahl der Steigungen Diametral Pitch 50
Steigung Modulgewinde 0,1 – 7 mm/U
Anzahl der Steigungen Modulgewinde 34
|
Verfahrweg:
Verfahrweg Oberschlitten 130 mm
Verfahrweg Planschlitten 316 mm
Verfahrweg Bettschlitten 1210 mm
|
Vorschub:
Vorschubbereich längs 0,059 – 1,646 mm/U
Anzahl der Vorschübe längs 35
Vorschubbereich plan 0,020 – 0,573 mm/U
Anzahl der Vorschübe plan 35
