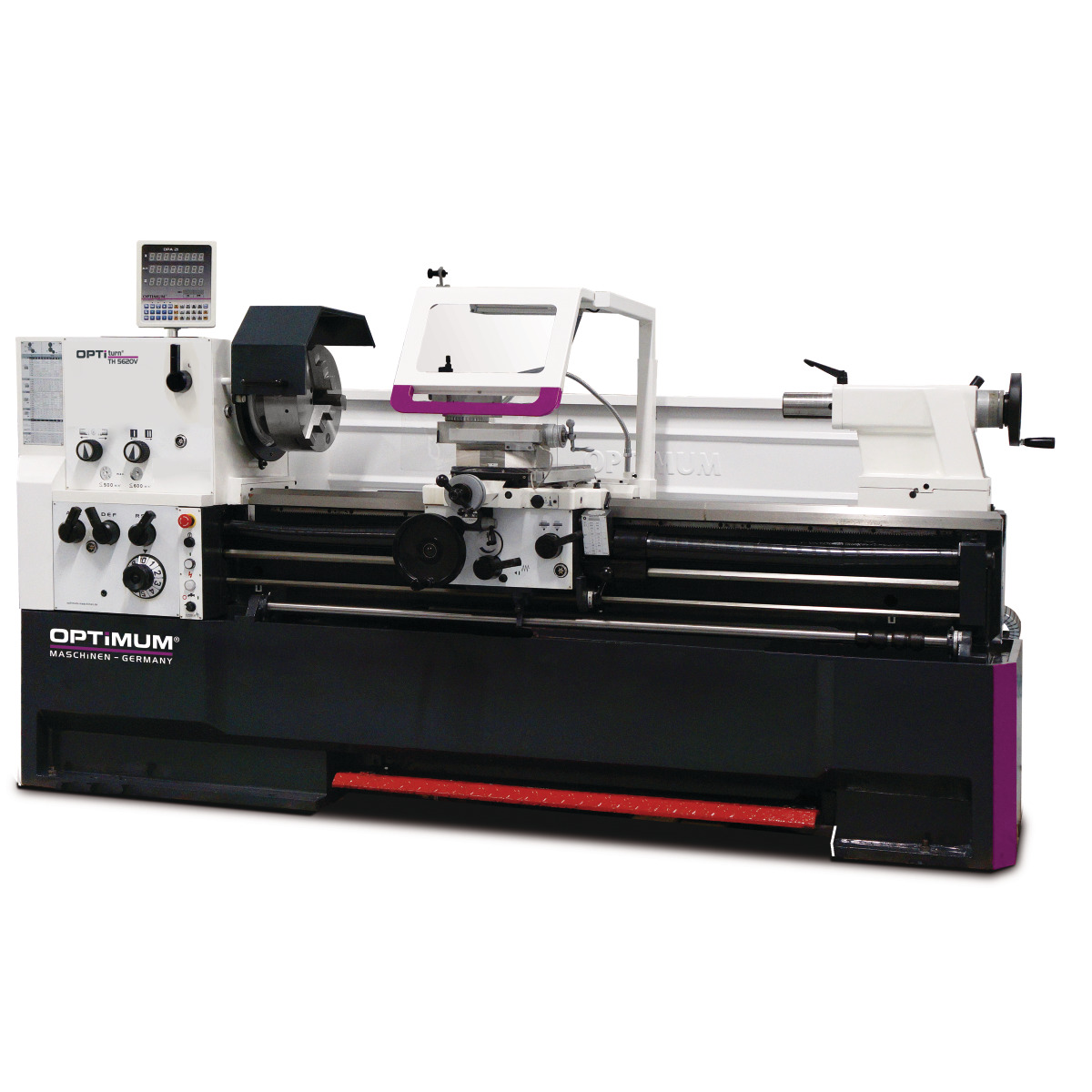

Leit- und Zugspindeldrehmaschine Optimum OPTIturn TH 5620V 3462175
Artikelnummer: KS11112628
Hersteller: OPTIMUM
EAN:
4030635029967
37.032,84 EUR
*
( 31.120,03 EUR Netto )
Inhalt
1 Stück
Grundpreis
37.032,84 EUR / Stück
* inkl. ges. MwSt.
zzgl. 250,00 € Versandkosten
Sofort versandfertig, Lieferzeit 3 bis 5 Arbeitstage**
Gehärtete und geschliffene Z-Achsen Führungsbahn Spindelaufnahme Camlock DIN ISO 702-2 Nr. 8 Präzise gearbeiteter Schlitten Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm Alle Führungen durch Keilleisten nachstellbar Wellen, Rader und Hauptspindel im Ölbad laufend Verstellbereich Oberschlitten ± 90° Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert Übersichtliche Wahlhebel zum Schalten der Vorschubgeschwindigkeiten Geschlossene Bauweise des Schnellschalt-Vorschubgetriebe Zahnräder und Wellen gehärtet und geschliffen im Ölbad in Präzisionslagern laufend Handräder entkoppelt und geprüft nach EN 23125 Zweikanaliger Rechts-Links Schalter geprüft nach EN 23125 Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849 Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar Zentralschmierung im Bettschlitten Leitspindelabdeckung Not-Halt-Schlagschalter, Motorschutzschalter, abschließbarer Hauptschalter Not-Halt Einrichtung mit Fußbetätigung Sicherheitshandräder mit Ausruckfunktion in der X- und Z-Achse Reitstock zum Kegeldrehen ± 10 mm verstellbar Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss Kühlmitteleinrichtung mit separaten Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN LED Maschinenlampe im Späneschutz Zwei Getriebestufen Spindelbohrung / Stangendurchlass Ø 105 mm Siemens Sinamics Frequenzumrichter / Safety Integrated Elektrik mit Siemens Komponenten Energiekette für schonende Leitungs- und Schlauchführung Skala der Gewindeuhr einstellbar Schnellwechsel-Stahlhalter SWH 7-C 1 Stahlhalter 32 x 150 Typ D für Vierkantmeißel 25 mm Digitale Positionsanzeige DPA 21 Glasmaßstäbe
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
Hinweis: Die Maschinen werden ohne Öl ausgeliefert
Drehfutter nicht vergessen
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Reduzierhülse MK7/MK5
- Feste Zentrierspitze MK 5
- Mitlaufende Zientrierspitze MK5
- Feststehende Lünette Durchlass Ø max. 165 mm
- Mitlaufende Lünette Durchlass Ø max. 95 mm
- Schnellwechselstahlhalter SWH 7-C
- Stahlhalter 32 x 150 Typ D für Vierkantmeißel
- Kühlmitteleinrichtung
- Maschinenlampe
- Wechselrädersatz
- Bedienwerkzeug
Hinweis: Die Maschinen werden ohne Öl ausgeliefert
Drehfutter nicht vergessen

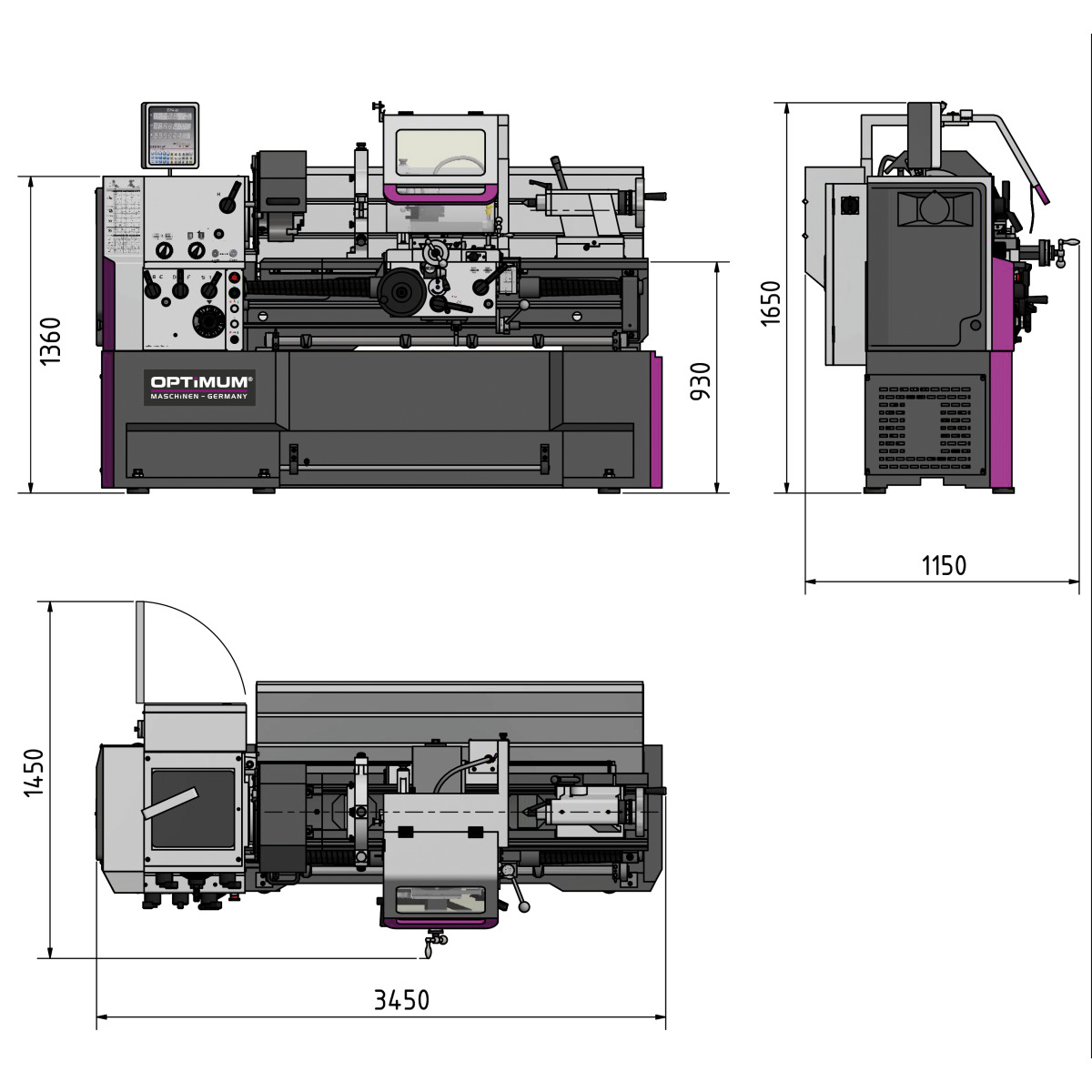

Abmessungen und Gewichte:
Länge (Produkt) ca. 3450 mm
Breite/Tiefe (Produkt) ca. 1150 mm
Höhe (Produkt) ca. 1650 mm
Gewicht (Netto) ca. 2560 kg
|
Arbeitsbereiche:
Spitzenhöhe 280 mm
Spitzenweite 1910 mm
Umlaufdurchmesser über Maschinenbett 560 mm
Umlaufdurchmesser in der Bettbrücke 790 mm
Umlaufdurchmesser über Planschlitten 355 mm
Drehlänge in der Bettbrücke 170 mm
Bettbreite 350 mm
|
Ausstattung:
Digitale Positionsanzeige DPA 32
|
Drehzahlbereich:

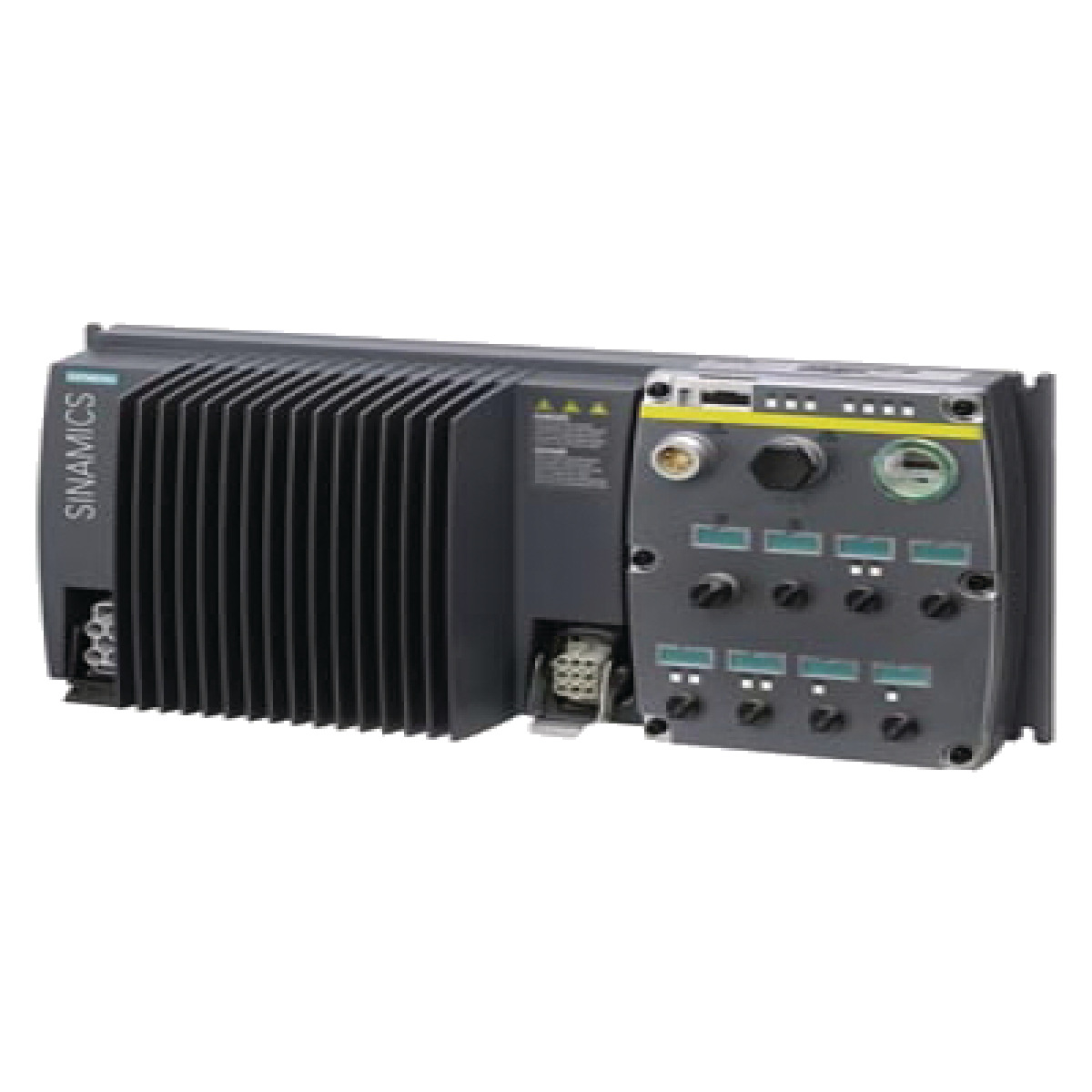

Steuerung der Drehzahlregelung elektronisch regelbar
Anzahl der Drehzahlbereiche 2
Drehzahlbereich 25 – 1600 min¯¹
|
Elektrische Daten:
Abgabeleistung (Motorleistung) 7,5 kW
Anschlussspannung 400 V
Netzfrequenz 50 Hz
Gesamt Anschlusswert 8.5 kW
|
Kühlschmiermittelsystem:
Kühlschmiermittelsystem Leistung Kühlmittelpumpe 125 W
|
Normen und Zulassungen:
Norm DIN EN 55011
EMV-Klasse C3
|
Spindel:
Spindelaufnahme Camlock DIN ISO 702-2 Nr. 8
Spindelbohrung 105 mm
Stahlhalter Aufnahmehöhe max. 25 mm
Spindelkonus Ø 113 (Kegel 1:20) mm
|
Reitstock:
Reitstockaufnahme MK 5
Reitstock Pinolenhub 180 mm
Reitstock Pinolendurchmesser 75 mm
|
Steigungen:
Steigung Metrisch 0.1 - 14 mm/U
Anzahl der Steigungen Metrisch 47
Steigung Zoll 112 - 2 Gg/1"
Anzahl der Steigungen Zoll 60
Steigung Diametral Pitch 4 – 112 DPI
Anzahl der Steigungen Diametral Pitch 50
Steigung Modulgewinde 0.1 - 7 mm/U
Anzahl der Steigungen Modulgewinde 34
|
Verfahrweg:
Verfahrweg Oberschlitten 130 mm
Verfahrweg Planschlitten 316 mm
Verfahrweg Bettschlitten 1710 mm
|
Vorschub:
Vorschubbereich längs 0.031 - 1.7 mm/U
Anzahl der Vorschübe längs 42
Vorschubbereich plan 0.014 - 0.784 mm/U
Anzahl der Vorschübe plan 42
|
Produktinformationen EU 2023/2854:
Art der generierten Daten Nutzungsdaten
Format der generierten Daten Gängige, maschinenlesbare Formate wie z.B. JSON
Datenmenge Bis zu 5 MB
Datengenerierung kontinuierlich in Echtzeit Ja
Datenspeicherort Auf dem Gerät
Datenzugriff Über physische Schnittstellen
Weitere Informationen In Bedienungsanleitung oder unter info@stuermer-maschinen.de
