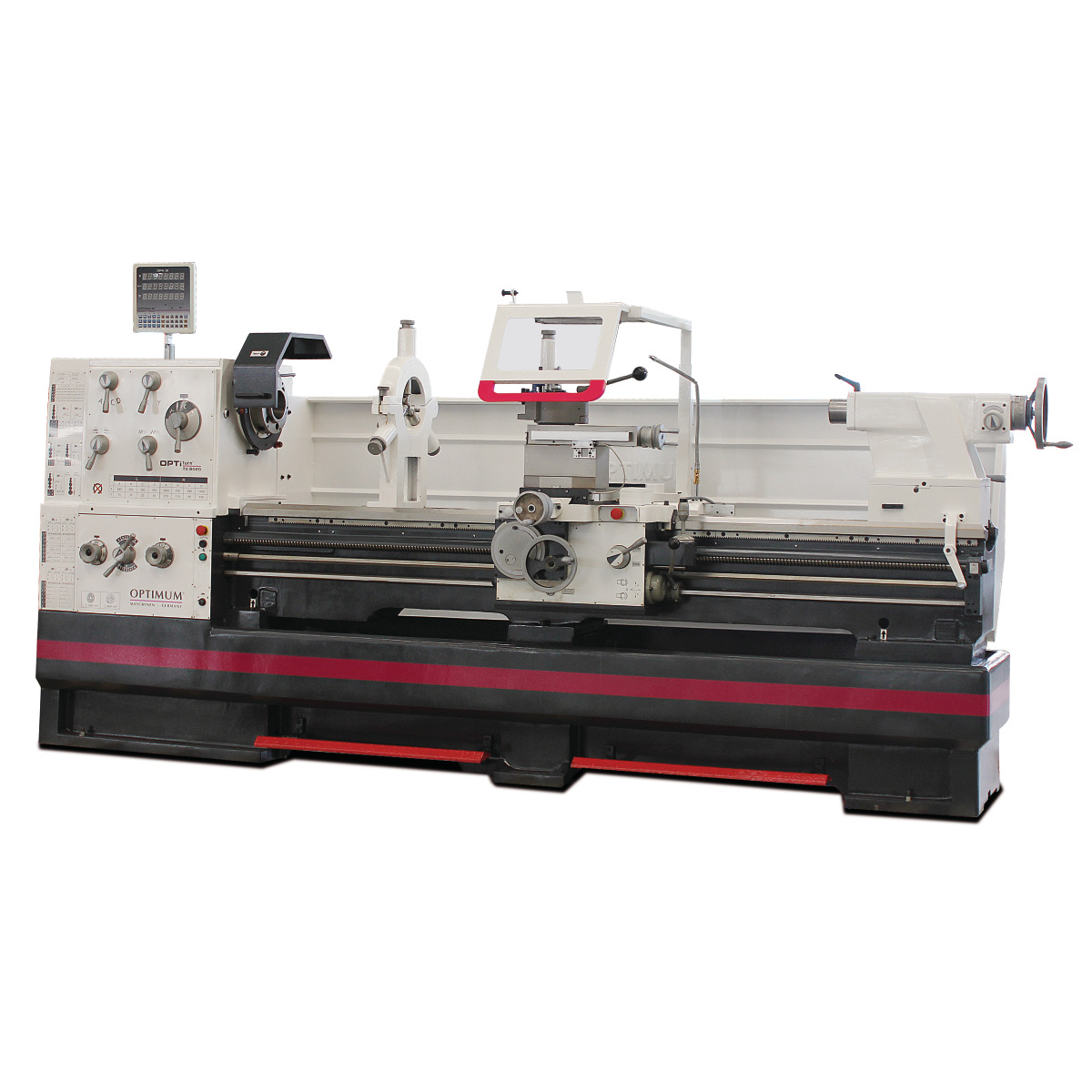

Leit- und Zugspindeldrehmaschine Optimum OPTIturn TH 8020D 3462230
Artikelnummer: KS11112627
Hersteller: OPTIMUM
EAN:
4030635035487
41.041,11 EUR
*
( 34.488,33 EUR Netto )
Inhalt
1 Stück
Grundpreis
41.041,11 EUR / Stück
* inkl. ges. MwSt.
zzgl. 250,00 € Versandkosten
Sofort versandfertig, Lieferzeit 3 bis 5 Arbeitstage**

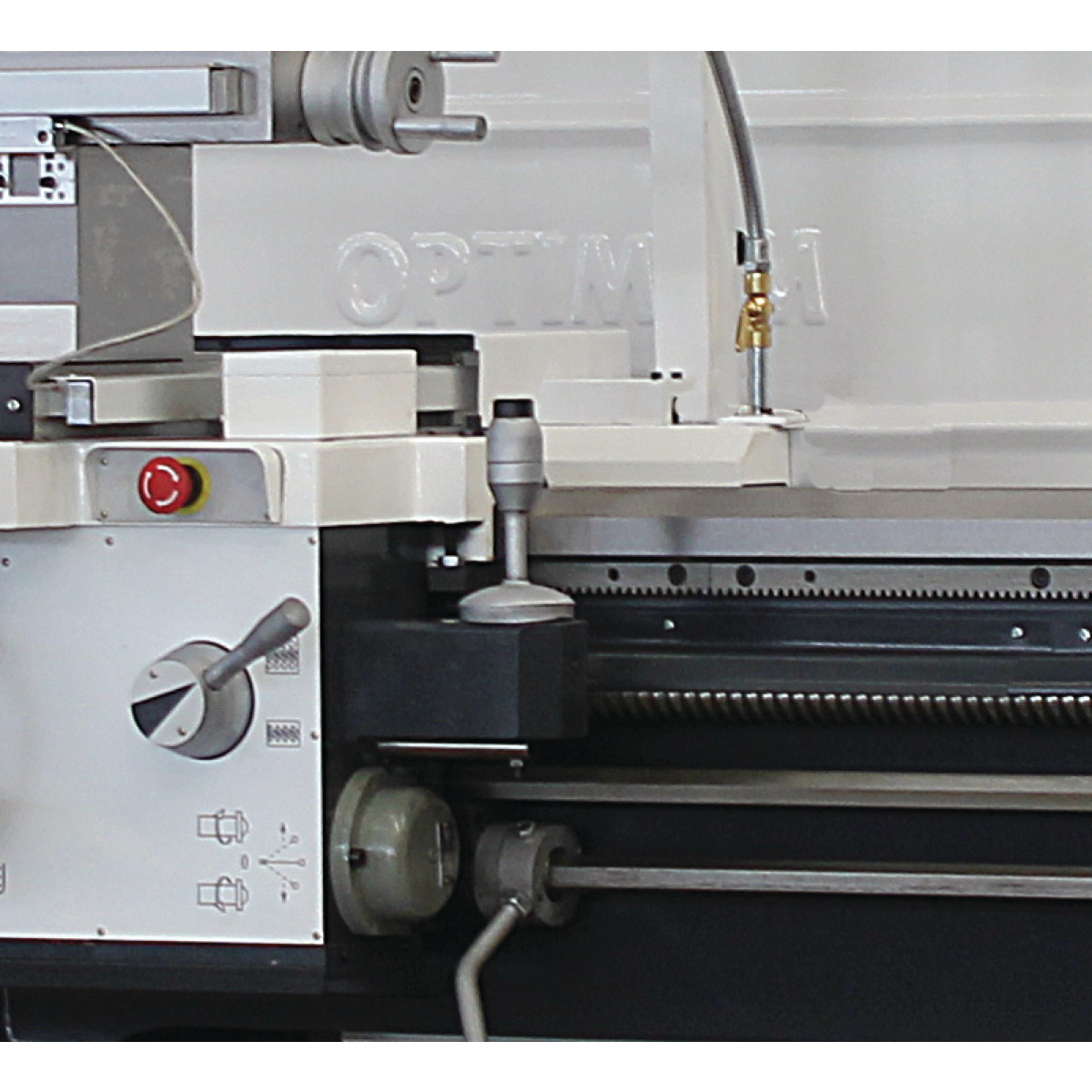

Gehärtete und geschliffene Z-Achsen Führungsbahn Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm Spindelaufnahme Camlock DIN ISO 702-2 Nr. 8 Leitspindelabdeckung Präzise gearbeiteter Schlitten Alle Führungen durch Keilleisten nachstellbar Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar Zweikanalige Sicherheitselektronik Verstellbereich Oberschlitten ± 90° Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert Übersichtliche Wahlhebel zum Schalten der Vorschubgeschwindigkeiten Geschlossene Bauweise des Schnellschalt-Vorschubgetriebe Zahnräder und Wellen gehärtet und geschliffen im Ölbad in Präzisionslagern laufend Handräder entkoppelt und geprüft nach EN 23125 Sicherheitshandräder mit Ausrückfunktion in der X-Achse Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm Sicherheitsendschalter mit zwangsöffnenden Kontakten Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849 Zentralschmierung im Bettschlitten Not-Halt-Schlagschalter, Motorschutzschalter, abschließbarer Hauptschalter LED Maschinenlampe Energiekette für schonende Leitungs- und Schlauchführung Not-Halt Einrichtung mit Fußbetätigung Kühlmitteleinrichtung mit separaten Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN Elektrische Motorbremse mit schneller Nothalt - bei normalem Betrieb schneller Halt ohne Nachlauf Elektrik mit Siemens Komponenten Schnellwechsel-Stahlhalter SWH 9-D 1 Stahlhalter 41 x 180 Typ D für Vierkantmeißel 32 mm
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Feststehende Lünette Durchlass max. Ø 150 mm
- Mitlaufende Lünette Durchlass max. Ø 130 mm
- Maschinenleuchte
- Reduzierhülse MK 5 / MK 7
- Feste Zentrierspitze MK 5
- Feste Zentrierspitze MK 5, legiert
- Schnellwechsel-Stahlhalter 9-D
- Stahlhalter 41 x 180 Typ D für Vierkantmeißel
- Wechselräder-Satz
- Qualitätsöl beiliegend
- Bedienwerkzeug

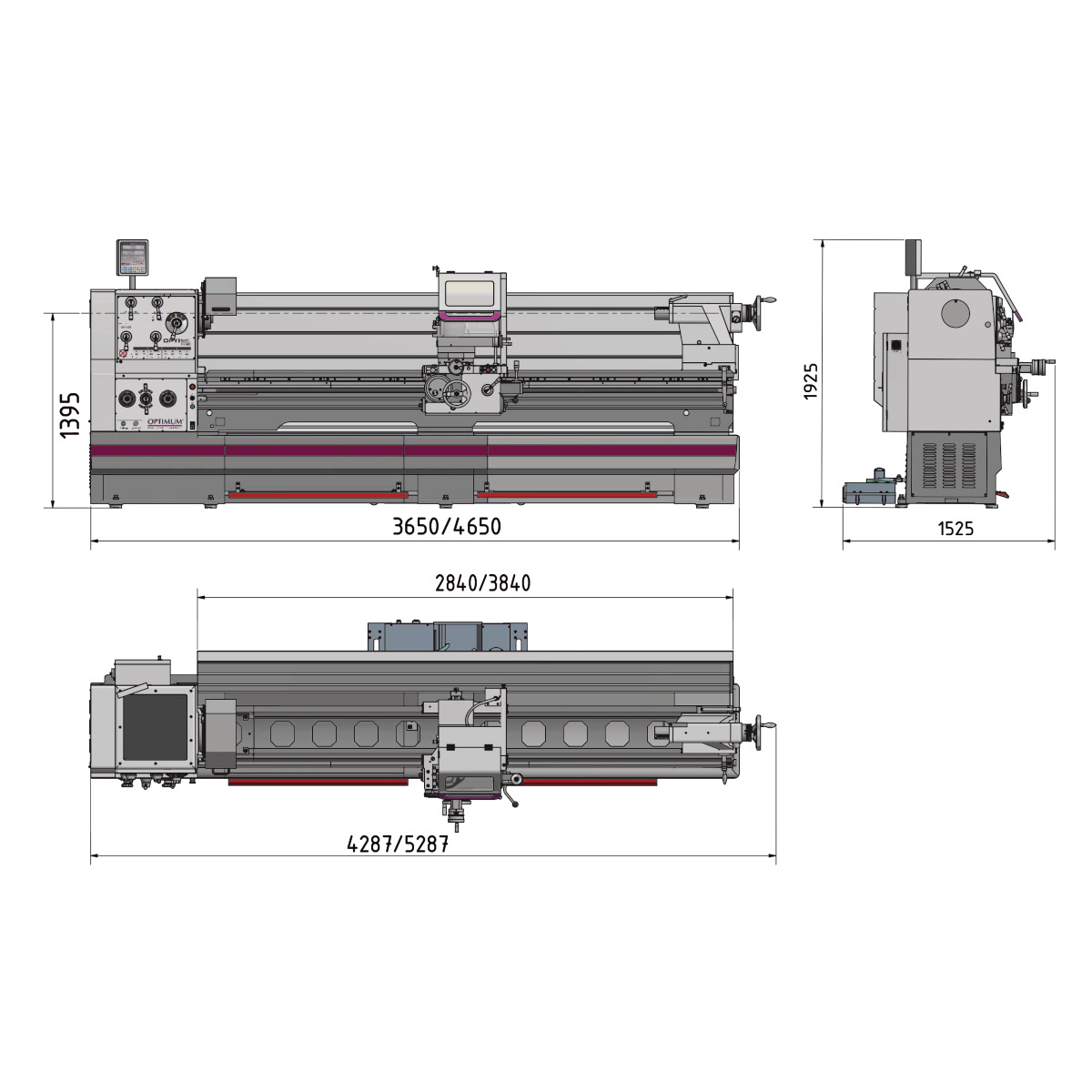

Abmessungen und Gewichte:
Länge (Produkt) ca. 4287 mm
Breite/Tiefe (Produkt) ca. 1525 mm
Höhe (Produkt) ca. 1925 mm
Gewicht (Netto) ca. 3455 kg
Traglast 1,4 t/m
|
Arbeitsbereiche:
Spitzenhöhe 400 mm
Spitzenweite 2050 mm
Umlaufdurchmesser über Maschinenbett 800 mm
Umlaufdurchmesser in der Bettbrücke 1035 mm
Umlaufdurchmesser über Planschlitten 570 mm
Drehlänge in der Bettbrücke 250 mm
Bettbreite 400 mm
|
Ausstattung:
Digitale Positionsanzeige DPA 31 Plus
|
Drehzahlbereich:
Anzahl der Drehzahlbereiche 16
Drehzahlbereich 25 – 1600 min¯¹
|
Eilgang Geschwindigkeit:
Eilgang Geschwindigkeit 3800 mm/min
Erläuterung zu Eilgang max. 5 min (30 min. Pause)
|

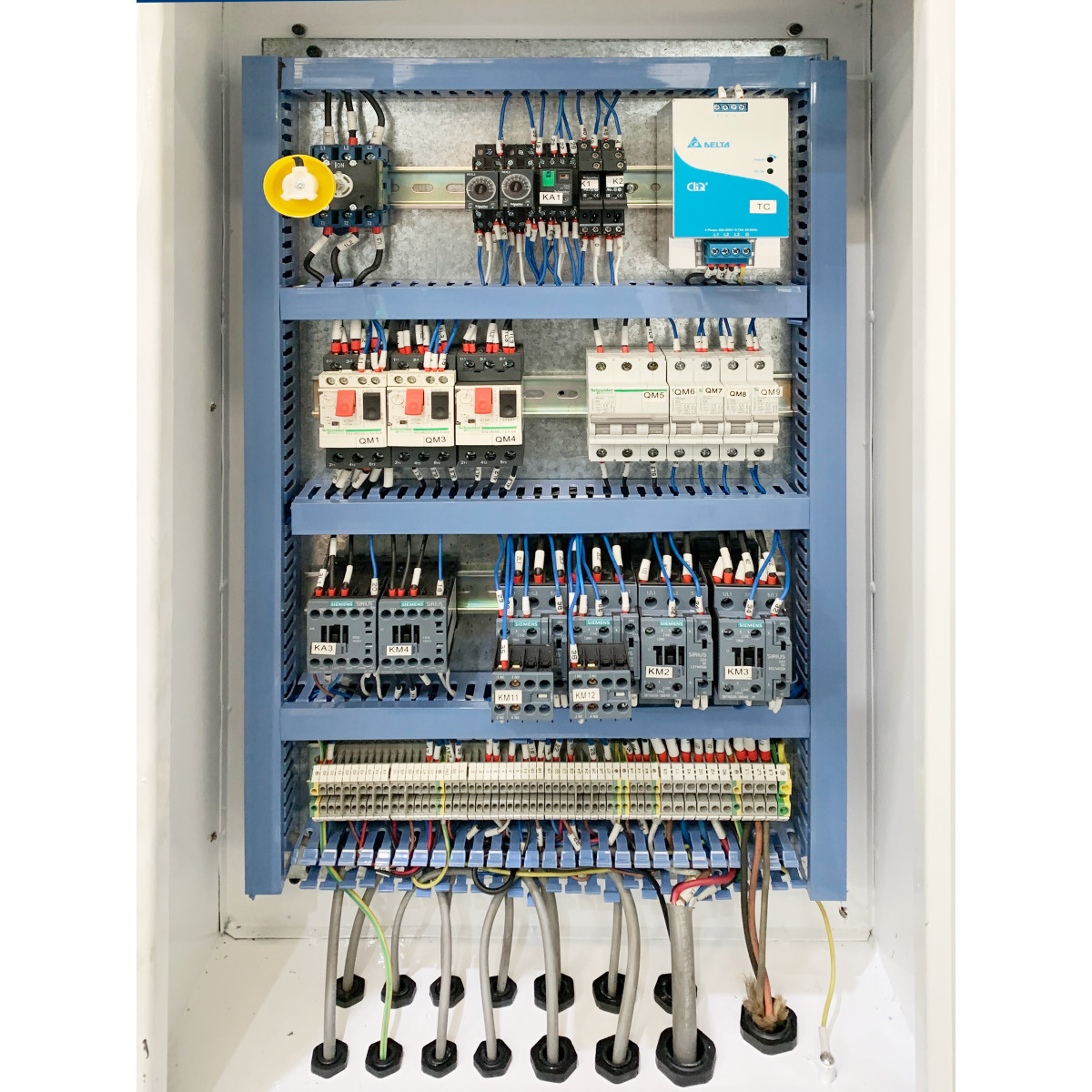

Elektrische Daten:
Abgabeleistung (Motorleistung) 11 kW
Anschlussspannung 400 V
Netzfrequenz 50 Hz
Gesamt Anschlusswert 12 kW
|
Kühlschmiermittelsystem:
Kühlschmiermittelsystem Leistung Kühlmittelpumpe 150 W
|
Spindel:
Spindelaufnahme Camlock DIN ISO 702-2 Nr. 8
Spindelbohrung 105 mm
Stahlhalter Aufnahmehöhe max. 32 mm
Spindelkonus Ø 113 (Kegel 1:20) mm
|

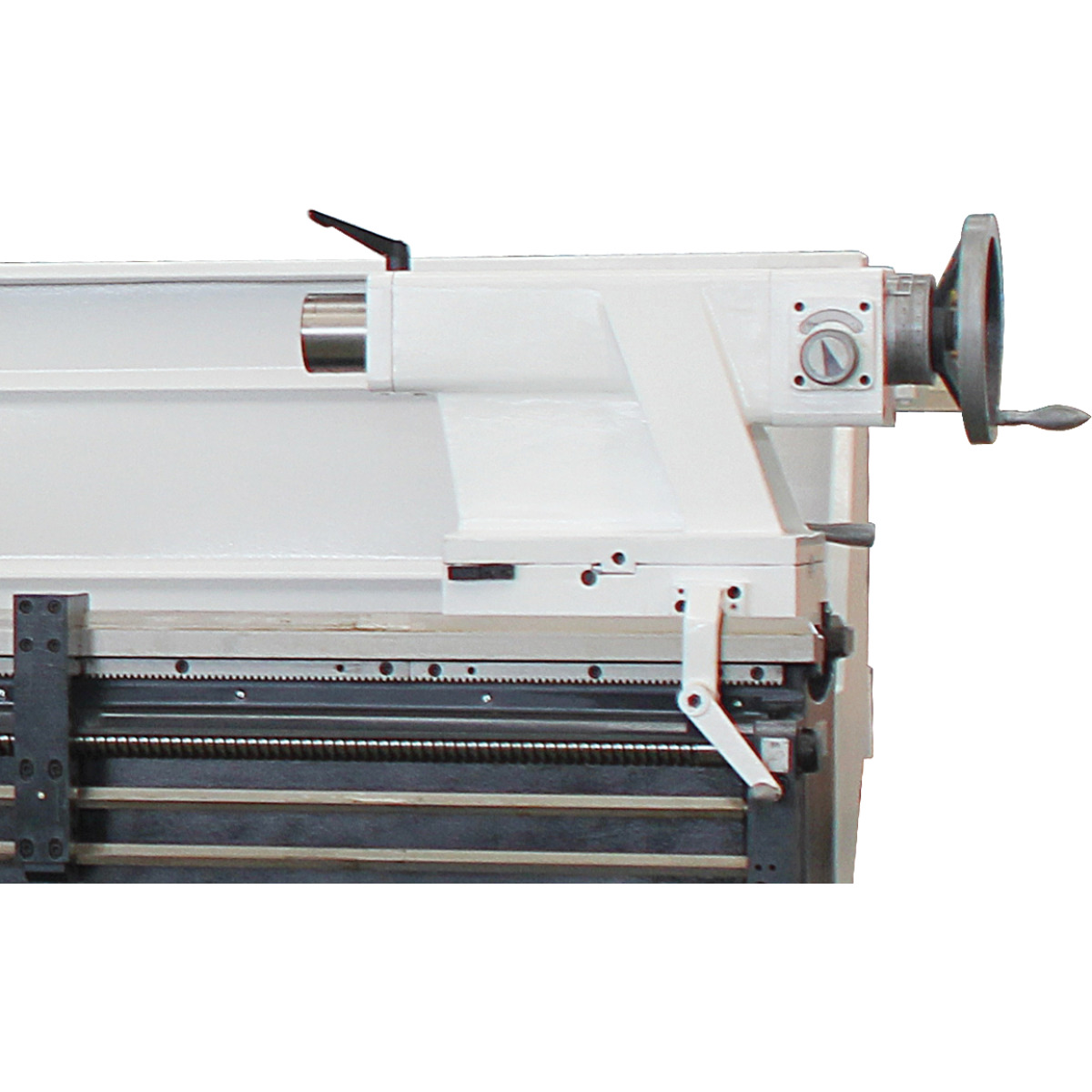

Reitstock:
Reitstockaufnahme MK 5
Reitstock Pinolenhub 235 mm
Reitstock Pinolendurchmesser 90 mm
|
Steigungen:
Steigung Metrisch 0,45 – 120 mm/U
Anzahl der Steigungen Metrisch 54
Steigung Zoll 80 – 7/16 Gg/1"
Anzahl der Steigungen Zoll 60
Steigung Diametral Pitch 7/8 - 160
Anzahl der Steigungen Diametral Pitch 42
Steigung Modulgewinde 0,25 – 60 mm/U
Anzahl der Steigungen Modulgewinde 46
|
Verfahrweg:
Verfahrweg Oberschlitten 230 mm
Verfahrweg Planschlitten 368 mm
Verfahrweg Bettschlitten 1965 mm
|
Vorschub:
Vorschubbereich längs 0,044 – 1,48 mm/U
Anzahl der Vorschübe längs 25
Vorschubbereich plan 0,022 – 0,74 mm/U
Anzahl der Vorschübe plan 25
| Art.-ID | 1018801 |
| Zustand | Neu |
| Varianten-ID | Leit- und Zugspindeldrehmaschine Optimum OPTIturn |
| Modell | 3462230 |
| Hersteller | Stürmer Maschinen GmbH |
| Inhalt | 1 Stück |
