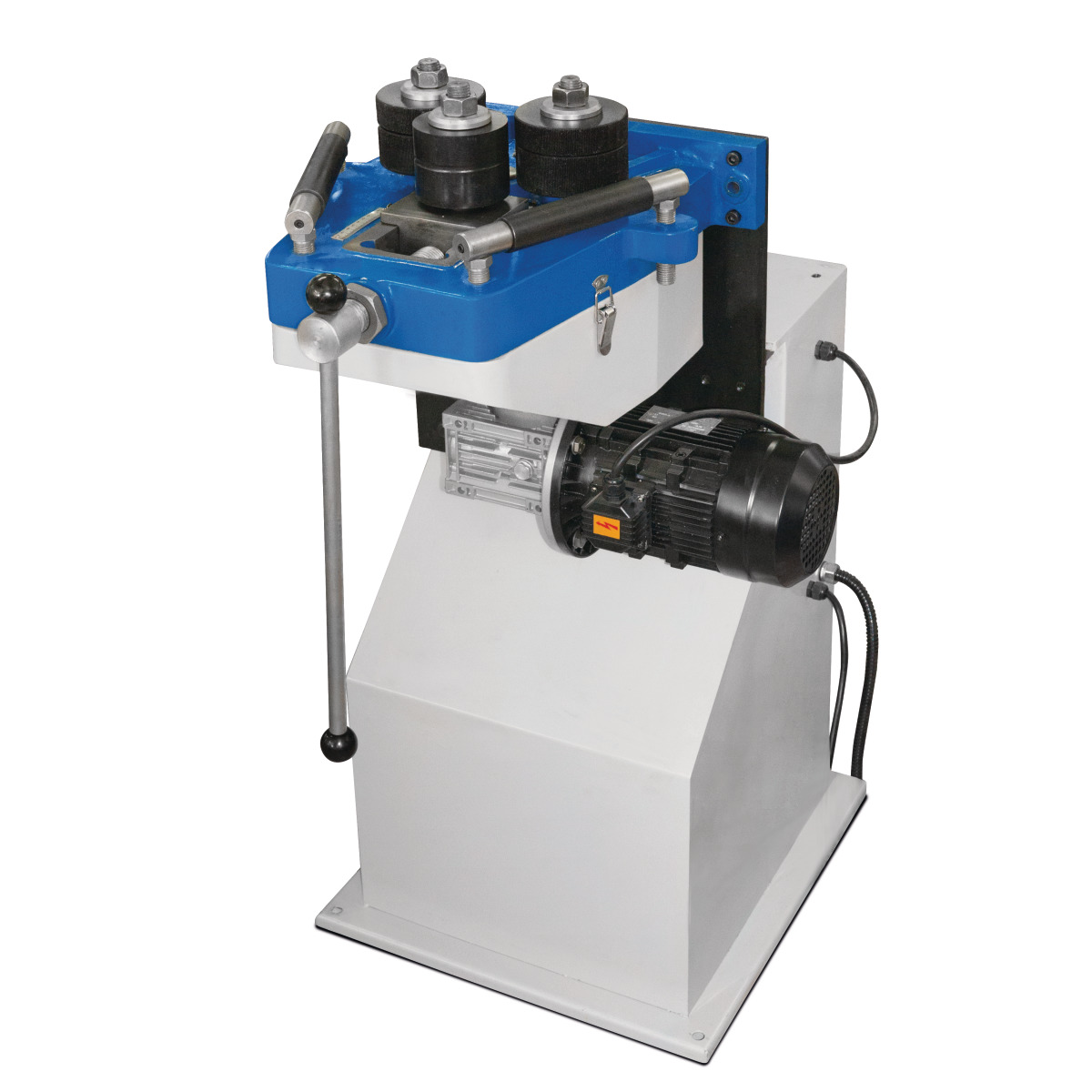

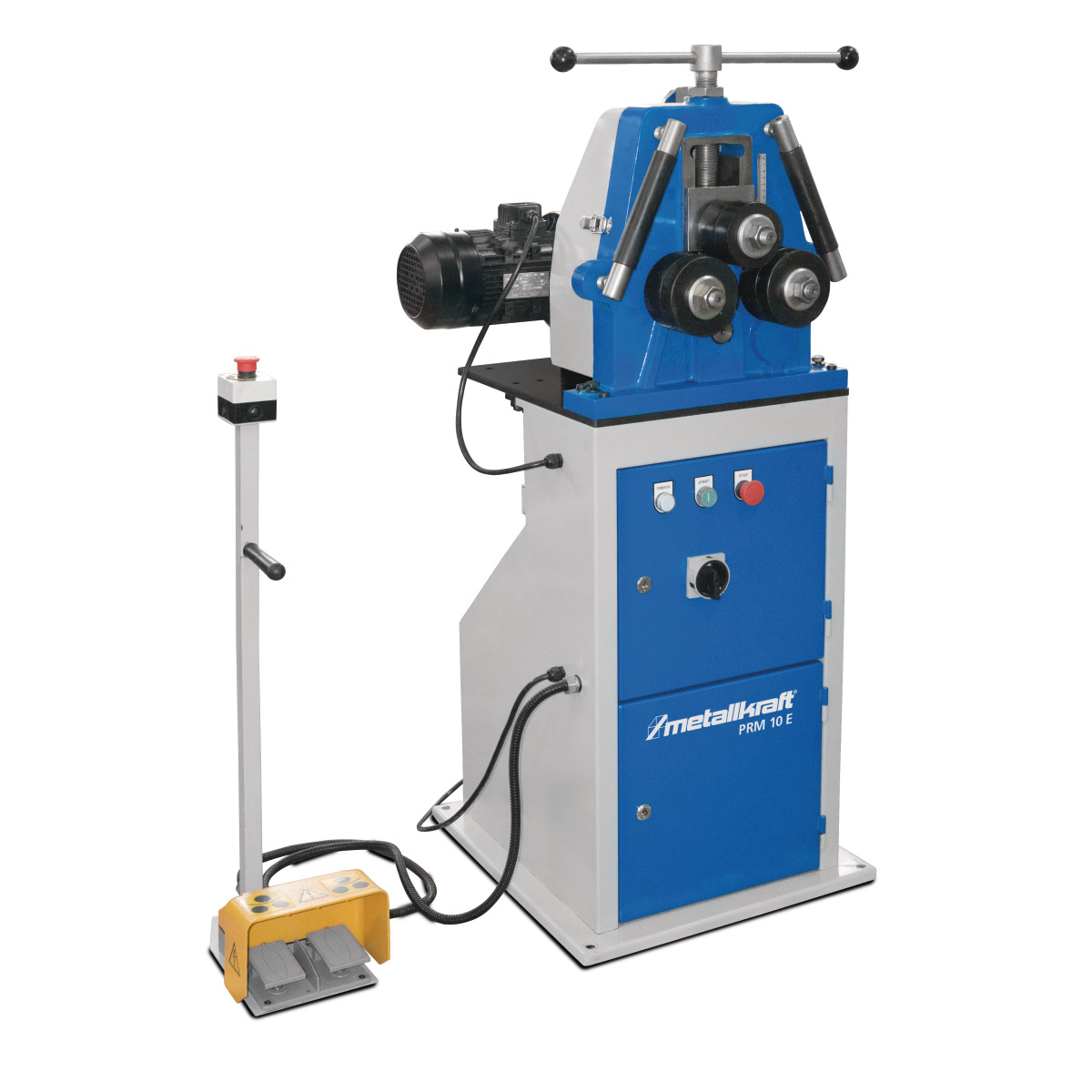

Motorische Ringbiegemaschine Metallkraft PRM 10 E 3780011

Abmessungen und Gewichte: Länge (Produkt) ca. 700 mm Breite/Tiefe (Produkt) ca. 700 mm Höhe (Produkt) ca. 1400 mm Gewicht (Netto) ca. 230 kg | Biegeleistungen Profil-Typ Standard: Vierkantmaterial Abmessungen (Streckgrenze 24 kg/mm²) [1] 20 mm Vierkantmaterial min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 500 mm Vierkantmaterial Abmessungen (Streckgrenze 24 kg/mm²) [2] 10 mm Vierkantmaterial min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 160 mm Flachmaterial leichte Achse Abmessungen (Streckgrenze 24 kg/mm²) [1] 50 x 10 mm Flachmaterial leichte Achse min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 400 mm Flachmaterial leichte Achse Abmessungen (Streckgrenze 24 kg/mm²) [2] 40 x 5 mm Flachmaterial leichte Achse min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 160 mm Flachmaterial schwere Achse Abmessungen (Streckgrenze 24 kg/mm²) [1] 30 x 10 mm Flachmaterial schwere Achse min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 500 mm Flachmaterial schwere Achse Abmessungen (Streckgrenze 24 kg/mm²) [2] 20 x 5 mm Flachmaterial schwere Achse min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 190 mm T-Profil Steg oben Abmessungen (Streckgrenze 24 kg/mm²) [1] 35 x 4,5 mm T-Profil Steg oben min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 600 mm T-Profil Steg oben Abmessungen (Streckgrenze 24 kg/mm²) [2] 30 x 4 mm T-Profil Steg oben min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 400 mm Erläuterung zu T-Profil Steg oben Zusätzliche Distanzscheiben evtl. erforderlich T-Profil Steg außen Abmessungen (Streckgrenze 24 kg/mm²) [1] 35 x 4,5 mm T-Profil Steg außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 600 mm T-Profil Steg außen Abmessungen (Streckgrenze 24 kg/mm²) [2] 30 x 4 mm T-Profil Steg außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 400 mm T-Profil Steg innen Abmessungen (Streckgrenze 24 kg/mm²) [1] 35 x 4,5 mm T-Profil Steg innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 600 mm T-Profil Steg innen Abmessungen (Streckgrenze 24 kg/mm²) [2] 30 x 4 mm T-Profil Steg innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 400 mm UPN-Profil Schenkel außen Abmessungen (Streckgrenze 24 kg/mm²) [1] U40x20 mm UPN-Profil Schenkel außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 700 mm UPN-Profil Schenkel außen Abmessungen (Streckgrenze 24 kg/mm²) [2] U30 mm UPN-Profil Schenkel außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 500 mm UPN-Profil Schenkel innen Abmessungen (Streckgrenze 24 kg/mm²) [1] U40x20 mm UPN-Profil Schenkel innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 700 mm UPN-Profil Schenkel innen Abmessungen (Streckgrenze 24 kg/mm²) [2] U30 mm UPN-Profil Schenkel innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 500 mm Erläuterung zu Biegeleistungen Profil-Typ Standard Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7 | Biegeleistungen Profil-Typ optional: Quadratrohr Abmessungen (Streckgrenze 24 kg/mm²) [1] 30 x 2 mm Quadratrohr min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 900 mm Quadratrohr Abmessungen (Streckgrenze 24 kg/mm²) [2] 20 x 2 mm Quadratrohr min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 600 mm Rechteckrohr schwere Achse Abmessungen (Streckgrenze 24 kg/mm²) [1] 38 x 20 x 2 mm Rechteckrohr schwere Achse min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 1000 mm Rechteckrohr schwere Achse Abmessungen (Streckgrenze 24 kg/mm²) [2] 30 x 15 x 1,5 mm Rechteckrohr schwere Achse min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 600 mm Rundrohr Abmessungen (Streckgrenze 24 kg/mm²) [1] 25,4 x 2 mm Rundrohr min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 800 mm Rundrohr Abmessungen (Streckgrenze 24 kg/mm²) [2] 19,05 x 1,5 mm Rundrohr min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 400 mm Rundes Profil Abmessungen (Streckgrenze 24 kg/mm²) [1] 27 mm Rundes Profil min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 500 mm Rundes Profil Abmessungen (Streckgrenze 24 kg/mm²) [2] 17 mm Rundes Profil min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 160 mm gleichschenkliges Winkelprofil Schenkel außen Abmessungen (Streckgrenze 24 kg/mm²) [1] 35 x 35 x 4 mm gleichschenkliges Winkelprofil Schenkel außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 800 mm gleichschenkliges Winkelprofil Schenkel außen Abmessungen (Streckgrenze 24 kg/mm²) [2] 30 x 30 x 4 mm gleichschenkliges Winkelprofil Schenkel außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 400 mm gleichschenkliges Winkelprofil Schenkel innen Abmessungen (Streckgrenze 24 kg/mm²) [1] 35 x 35 x 4 mm gleichschenkliges Winkelprofil Schenkel innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 800 mm gleichschenkliges Winkelprofil Schenkel innen Abmessungen (Streckgrenze 24 kg/mm²) [2] 30 x 30 x 4 mm gleichschenkliges Winkelprofil Schenkel innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 400 mm Erläuterung zu Biegeleistungen Profil-Typ optional Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7 | Elektrische Daten: Abgabeleistung (Motorleistung) 1,1 kW Anschlussspannung 400 V | Maschinendaten: Wellendurchmesser oben 30 mm Wellendurchmesser unten 30 mm Walzendurchmesser oben 98 mm Walzendurchmesser unten 118 mm Geschwindigkeit 2.5 m/min
