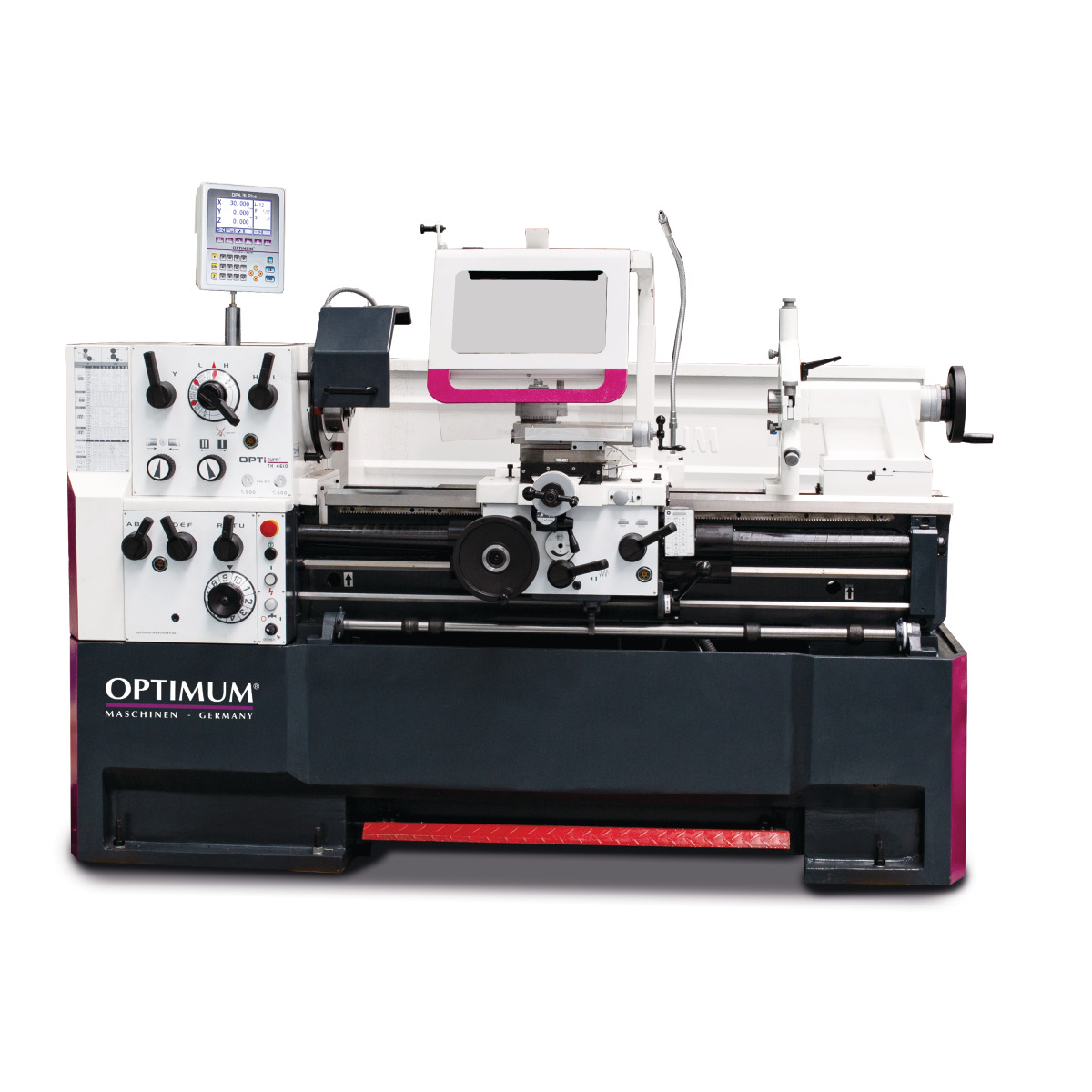

Präzisions-Leit- und Zugspindeldrehmaschine Optimu TH 4610D 3462110
Artikelnummer: KS11112643
Hersteller: OPTIMUM
EAN:
4030635030932
18.744,90 EUR
*
( 15.752,02 EUR Netto )
Inhalt
1 Stück
Grundpreis
18.744,90 EUR / Stück
* inkl. ges. MwSt.
zzgl. 250,00 € Versandkosten
Sofort versandfertig, Lieferzeit 3 bis 5 Arbeitstage**
Gehärtete und geschliffene Z-Achsen Führungsbahn Garantierte Rundlaufgenauigkeit der Spindelnase = 0,015 mm Wellen, Räder und Hauptspindel im Ölbad laufend Leitspindelabdeckung Präzise gearbeiteter Schlitten Alle Führungen durch Keilleisten nachstellbar Mechanische Längsvorschübeabschaltung des Bettschlittens mit vier einstellbaren Exzentern Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar Zweikanalige Sicherheitselektronik Zentralschmierung im Bettschlitten Verstellbereich Oberschlitten ± 90° Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849 Groß dimensionierter Spanschutz mit integrierter LED - Maschinenlampe Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z- Achse Schnellschalt-Vorschubgetriebe in geschlossener Bauweise, Zahnräder und Wellen gehärtet und geschliffen, im Ölbad in Präzisionslagern laufend Skala der Gewindeuhr einstellbar Reitstock zum Kegeldrehen ± 10 mm verstellbar Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm Schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel Leitungsführung über Energiekette Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss Kühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN Not-Halt Einrichtung mit Fußbetätigung
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Feststehende Lünette Durchlass Ø 25 - Ø 178 mm
- Mitlaufende Lünette Durchlass Ø 19 - Ø 114 mm
- LED-Maschinenleuchte
- Adapter MK6-MK4
- Nicht mitlaufende Zentrierspitze MK4
- Nicht mitlaufende, jedoch temperaturbeständige Zentrierspitze MK4

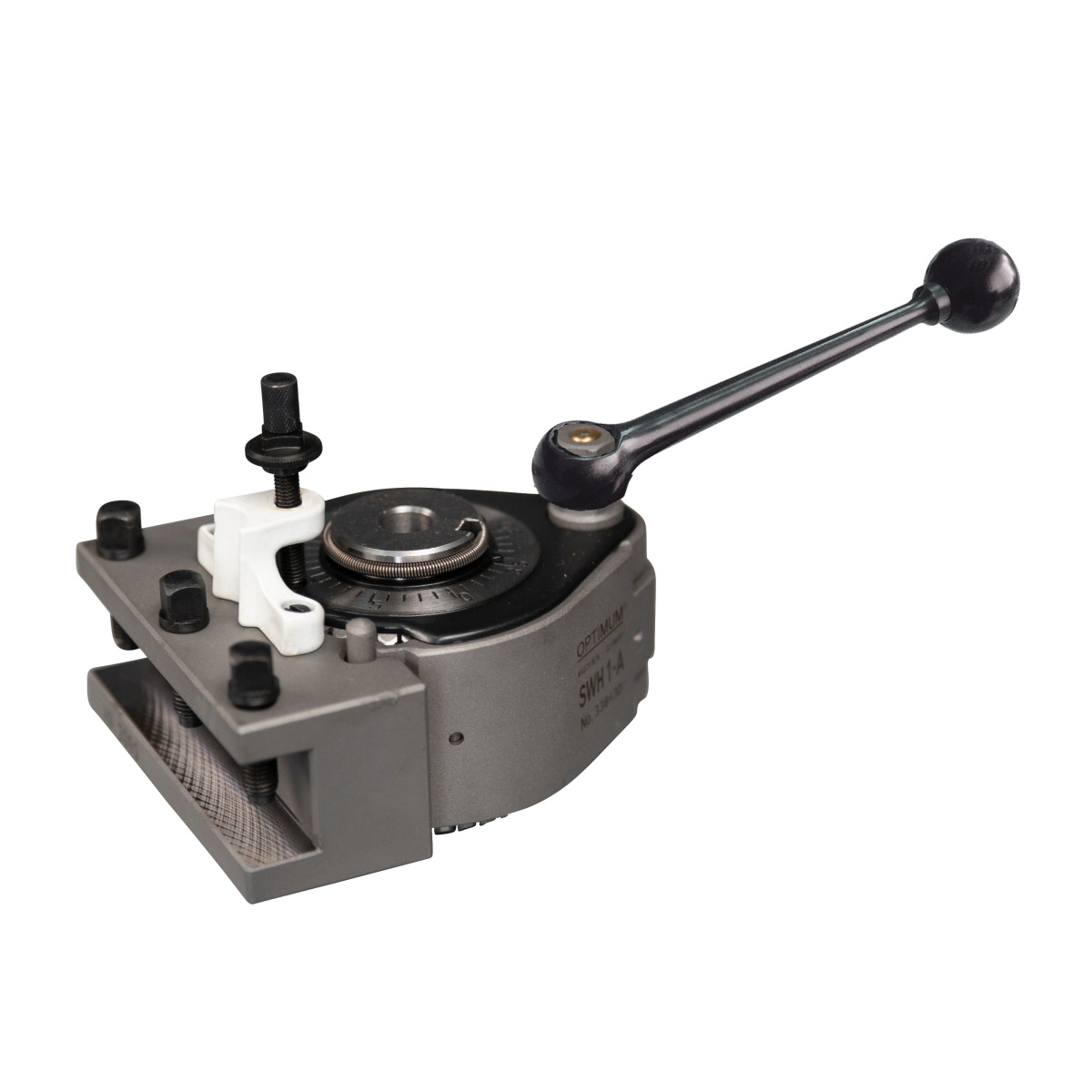

- Schnellwechsel-Stahlhalter SWH 5-B
- Stahlhalter 25 x 120 Typ D für Vierkantmeißel 20 mm
- Gewindeuhr
- Wechselzahnräder-Satz
- Zahnräder für Gewindeschneiduhr (metrisch)
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug

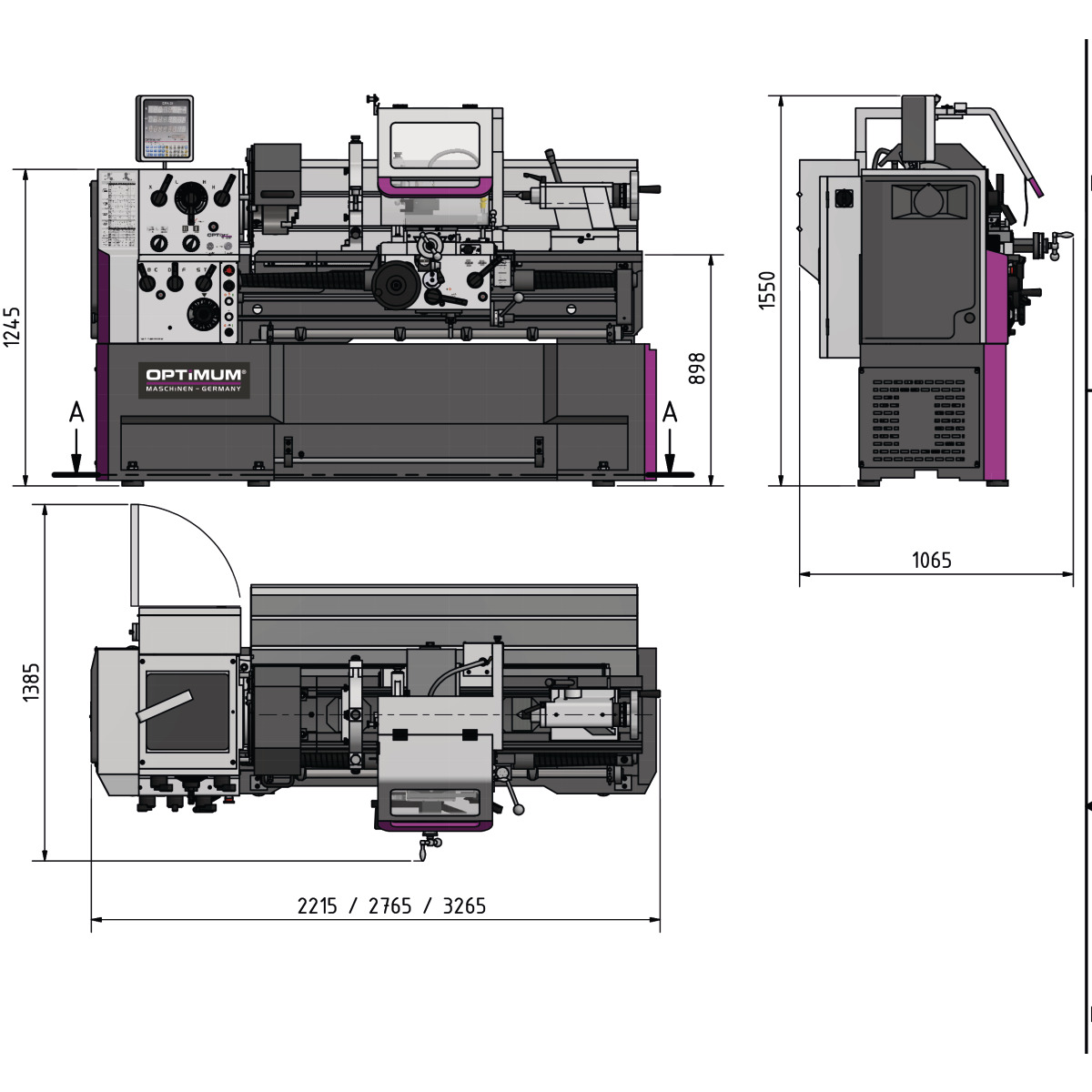

Abmessungen und Gewichte:
Länge (Produkt) ca. 2215 mm
Breite/Tiefe (Produkt) ca. 1065 mm
Höhe (Produkt) ca. 1550 mm
Gewicht (Netto) ca. 1645 kg
|
Arbeitsbereiche:
Spitzenhöhe 230 mm
Spitzenweite 1060 mm
Umlaufdurchmesser über Maschinenbett 460 mm
Umlaufdurchmesser in der Bettbrücke 690 mm
Umlaufdurchmesser über Planschlitten 270 mm
Drehlänge in der Bettbrücke 240 mm
Bettbreite 300 mm
|
Ausstattung:

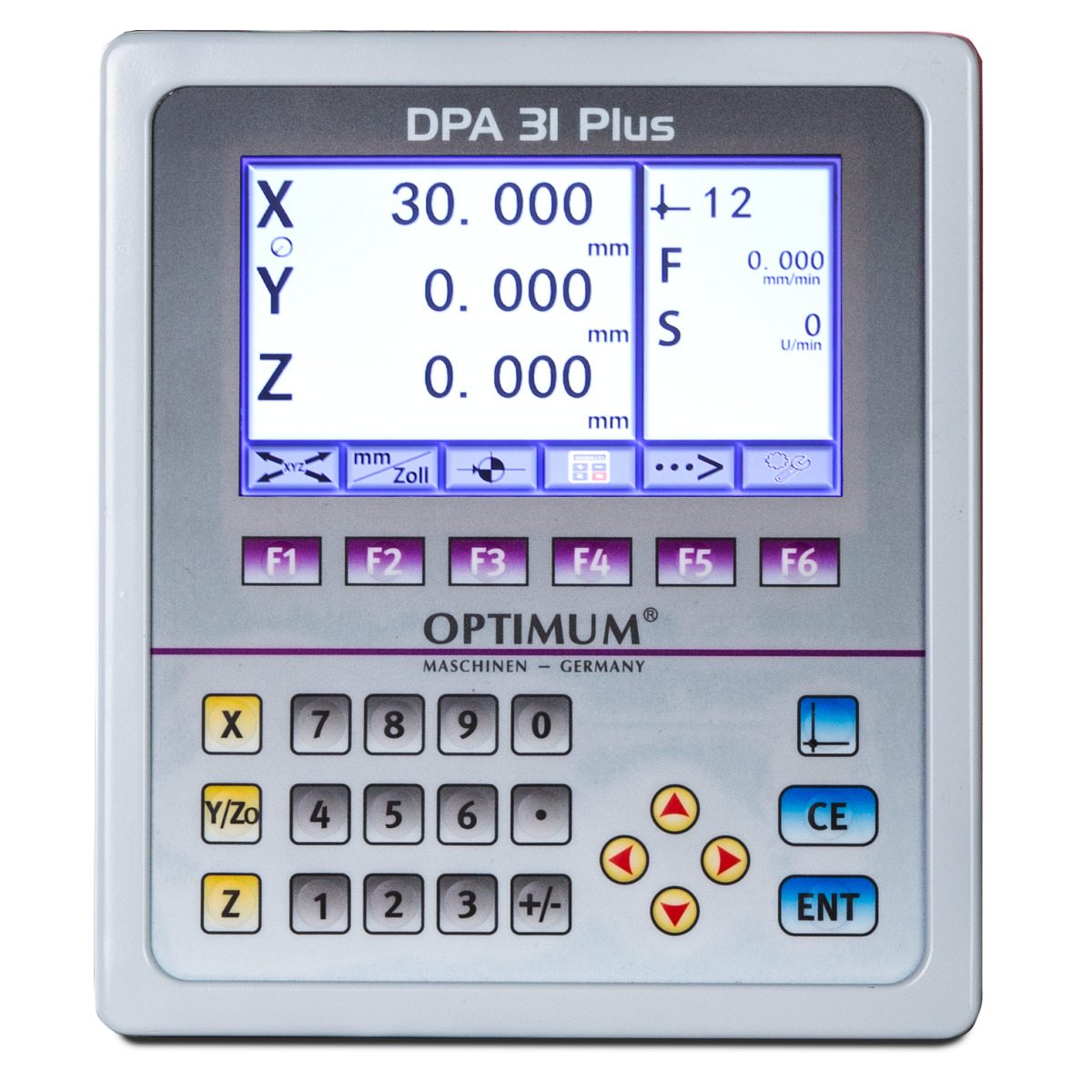

Digitale Positionsanzeige DPA 31 Plus
|
Drehzahlbereich:
Anzahl der Drehzahlbereiche 12
Drehzahlbereich 25 – 2000 min¯¹
|
Elektrische Daten:
Abgabeleistung (Motorleistung) 5,5 kW
Anschlussspannung 400 V
Netzfrequenz 50 Hz
Gesamt Anschlusswert 5,8 kW
|
Kühlschmiermittelsystem:
Kühlschmiermittelsystem Leistung Kühlmittelpumpe 125 W
|
Spindel:
Spindelaufnahme Camlock DIN ISO 702-2 Nr. 6
Spindelbohrung 58 mm
Stahlhalter Aufnahmehöhe max. 25 mm
Spindelkonus MK 6
|
Reitstock:
Reitstockaufnahme MK 4
Reitstock Pinolenhub 130 mm
Reitstock Pinolendurchmesser 60 mm
|
Steigungen:
Steigung Metrisch 0,1 – 14 mm/U
Anzahl der Steigungen Metrisch 41
Steigung Zoll 112 – 2 Gg/1"
Anzahl der Steigungen Zoll 41
Steigung Diametral Pitch 4 – 112 DPI
Anzahl der Steigungen Diametral Pitch 50
Steigung Modulgewinde 0,1 – 7 mm/U
Anzahl der Steigungen Modulgewinde 34
|
Verfahrweg:
Verfahrweg Oberschlitten 125 mm
Verfahrweg Planschlitten 285 mm
Verfahrweg Bettschlitten 755 mm
|
Vorschub:
Vorschubbereich längs 0,031 – 1,7 mm/U
Anzahl der Vorschübe längs 42
Vorschubbereich plan 0,014 – 0,784 mm/U
Anzahl der Vorschübe plan 42
