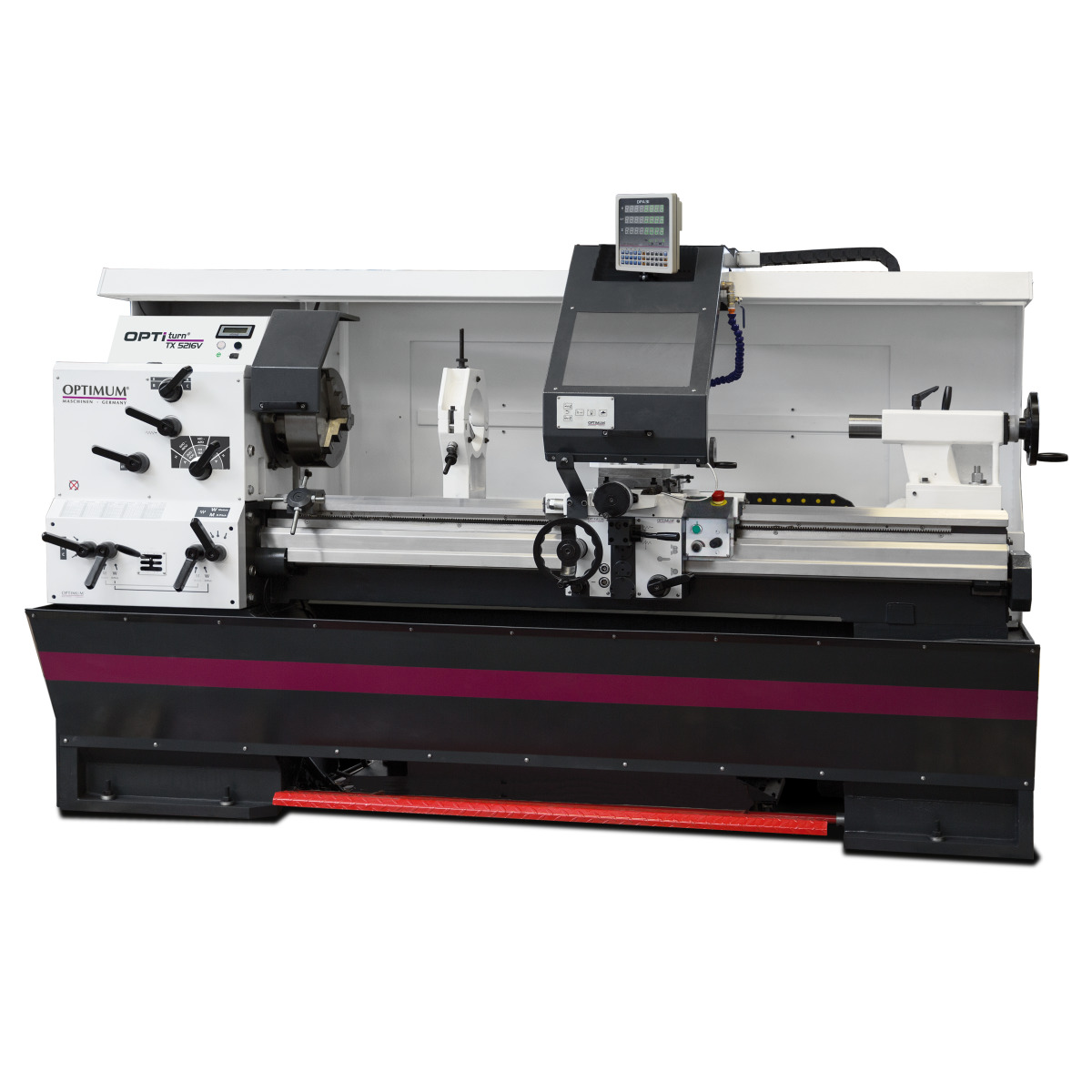

Präzisions-Leit- und Zugspindeldrehmaschine Optimu TX 5216V 3432447
Artikelnummer: KS11112632
Hersteller: OPTIMUM
EAN:
4030635047510
34.244,90 EUR
*
( 28.777,23 EUR Netto )
Inhalt
1 Stück
Grundpreis
34.244,90 EUR / Stück
* inkl. ges. MwSt.
zzgl. 250,00 € Versandkosten
Sofort versandfertig, Lieferzeit 3 bis 5 Arbeitstage**

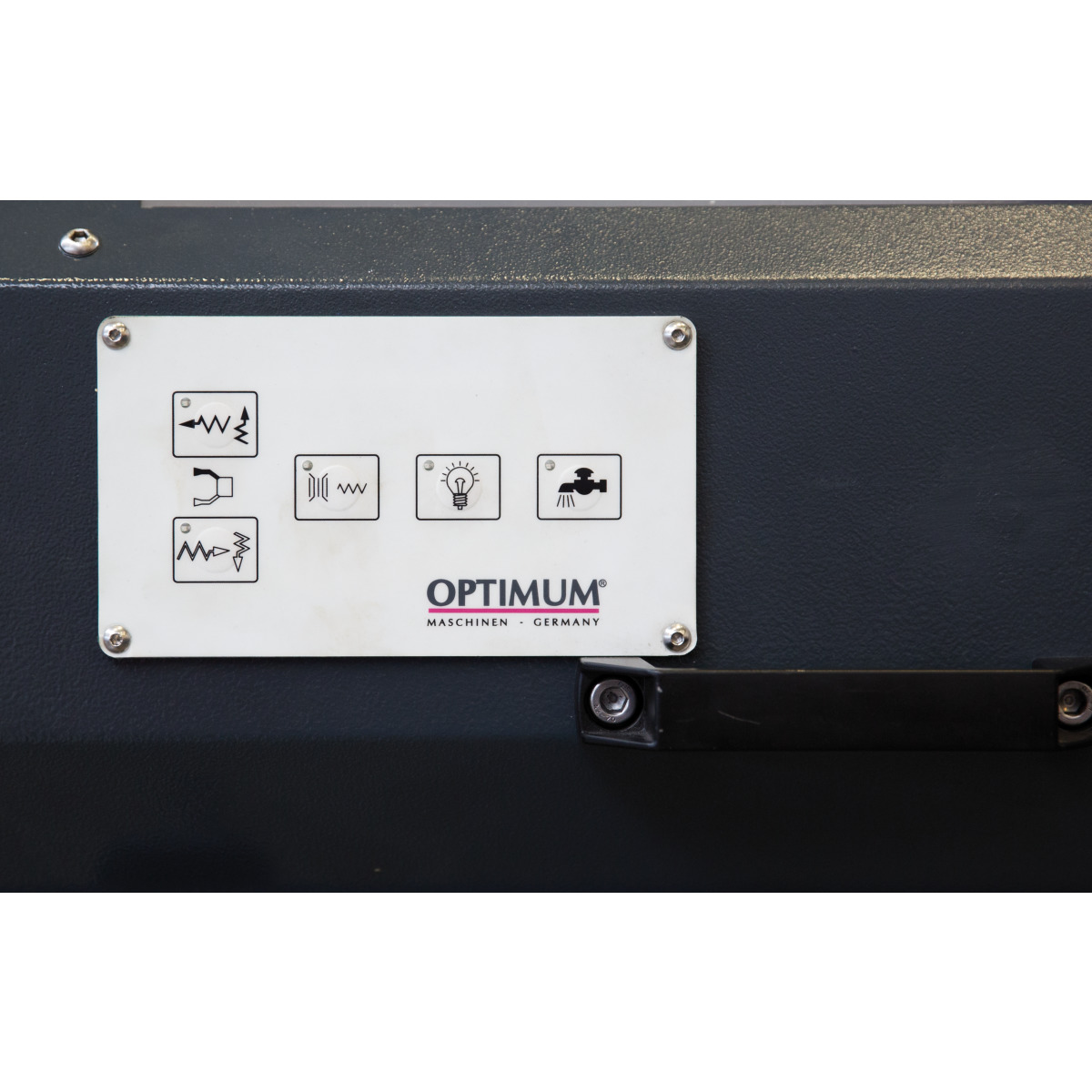

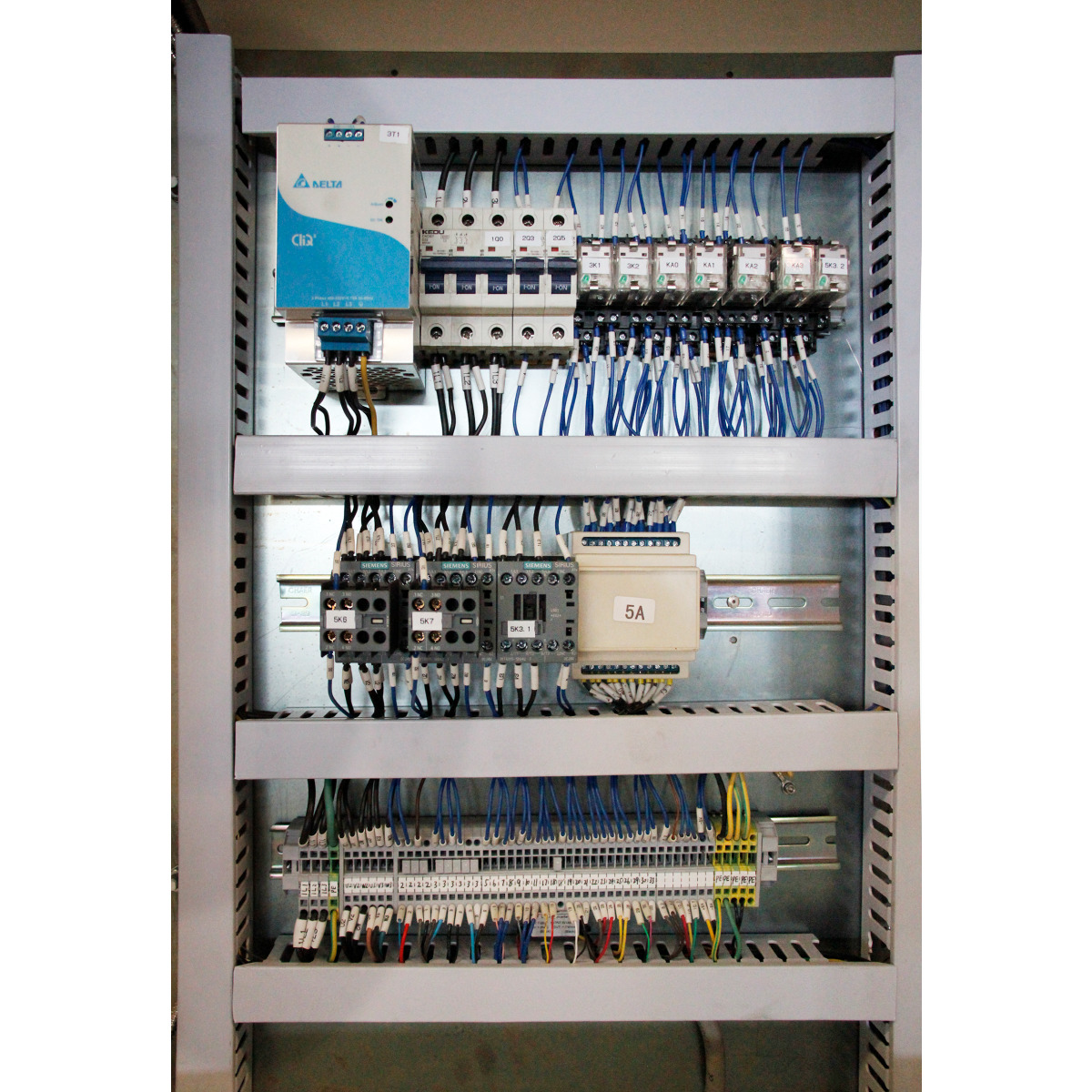

Maschinenbett aus stark verripptem Guss Einteiliger Maschinenunterbau aus Stahl Hohe Steifigkeit des Spindelstockgehäuses durch stark verrippten 25GG-Guss Präzise gearbeiteter Schlitten Wellen auf Nadellagern, alle Komponenten werden im Ölbad geschmiert Bettführungen gehärtet und präzisionsgeschliffen Alle elektronischen Bedienelemente zentral zu erreichen Alle Zahnräder des Vorschubgetriebes aus gehärtetem Stahl Handräder entkoppelt und geprüft nach EN 23125 Zweikanalige Sicherheitselektronik Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849 Komplette Leit- und Zugspindelabdeckung Komplette Ausleuchtung des Arbeitsraumes Servicefreundliche herausnehmbare Rückwand Gehärtete und geschliffene Planspindel gewährleistet enorme Genauigkeit und Haltbarkeit Durch die große Zerspanleistung ist eine hohe Spanabnahme bei der Schruppbearbeitung kein Problem Energiekette für schonende Leitungs- und Schlauchführung Verriegelbarer Späneschutz verfährt mit dem Bettschlitten mit integrierter Positionsanzeige und Kühlmittelschlauch, manuell verschiebbar Keine Wechselräder nötig Mit Sicherheitsvorrichtung gegen gleichzeitigen Betrieb von Gewindeschneid- und Vorschubmechanismus Elektronische Vorschubabschaltung der Z-Achse Kühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN Elektrische Positionsabschaltung mit Vierfach Positionsanschlag Dreibacken-Drehfutter im Standardlieferumfang Schnellwechsel-Stahlhalter SWH 7-C Stahlhalter 32 x 130 Typ D für Vierkantmeißel 25 mm Große Spindelbohrung
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Dreibacken-Drehfutter Ø 315 mm Nr. 8
- Feste Zentrierspitze MK 5 lang
- Feste Zentrierspitze MK 5 kurz
- Bedienwerkzeug
- Maschinenerstbefüllung mit Qualitätsöl
- Schnellwechsel-Stahlhalter SWH 7C
- Stahlhalter für Vierkantmeißel 32 x 130 Typ D für Vierkantmeißel 25 mm
- Reduzierhülse MK 7 / MK 5
Abmessungen und Gewichte:
Länge (Produkt) ca. 2925 mm
Breite/Tiefe (Produkt) ca. 1195 mm
Höhe (Produkt) ca. 1930 mm
Gewicht (Netto) ca. 2470 kg
|
Arbeitsbereiche:
Spitzenhöhe 260 mm
Spitzenweite 1600 mm
Umlaufdurchmesser über Maschinenbett 520 mm
Umlaufdurchmesser über Planschlitten 324 mm
Bettbreite 350 mm
|
Ausstattung:

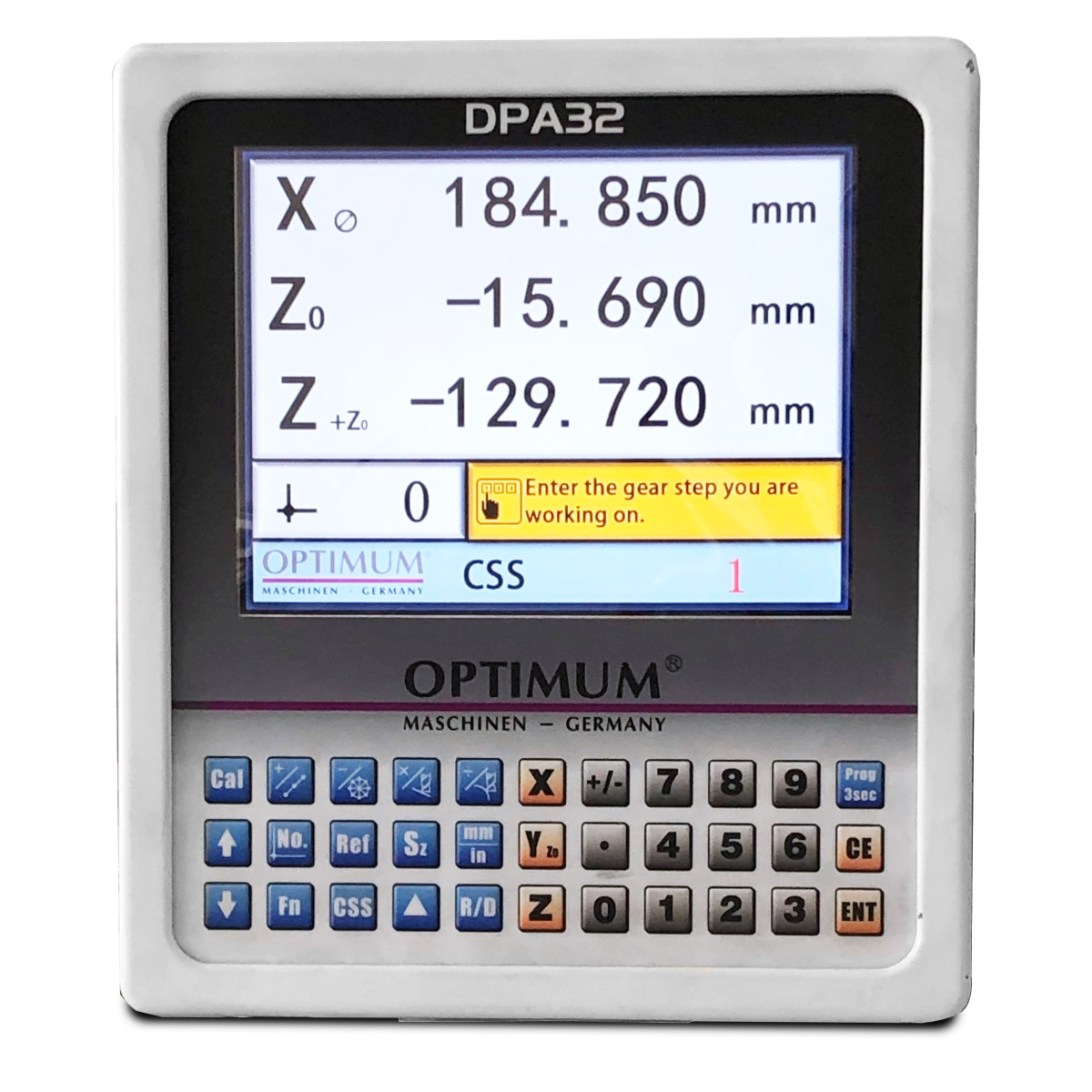

Digitale Positionsanzeige DPA 32
|
Drehzahlbereich:
Anzahl der Drehzahlbereiche 2 x 3 Stufen
Drehzahlbereich 12 – 1800 min¯¹
|
Elektrische Daten:
Abgabeleistung (Motorleistung) 7,5 kW
Anschlussspannung 400 V
Netzfrequenz 50 Hz
Gesamt Anschlusswert 5,5 kW
|
Kühlschmiermittelsystem:
Kühlschmiermittelsystem Leistung Kühlmittelpumpe 60 W
|
Spindel:
Spindelaufnahme Camlock DIN ISO 702-2 Nr. 8
Stahlhalter SWH 7C
Spindelbohrung 80 mm
Spindelkonus MK 7
|
Reitstock:
Reitstockaufnahme MK 5
Reitstock Pinolenhub 180 mm
Reitstock Pinolendurchmesser 72 mm
|
Steigungen:
Steigung Metrisch 0,5 – 15 mm/U
Anzahl der Steigungen Metrisch 55
Steigung Zoll 60 – 2 Gg/1"
Anzahl der Steigungen Zoll 55
Steigung Diametral Pitch 120 – 4 Gg/p
Anzahl der Steigungen Diametral Pitch 55
Steigung Modulgewinde 0,25 – 7,5 mm x p
Anzahl der Steigungen Modulgewinde 55
|
Verfahrweg:
Verfahrweg Oberschlitten 170 mm
Verfahrweg Planschlitten 340 mm
Verfahrweg Bettschlitten 1400 mm
|
Vorschub:
Vorschubbereich längs 0,05 – 1,5 mm/U
Anzahl der Vorschübe längs 55
Vorschubbereich plan 0,025 – 0,75 mm/U
Anzahl der Vorschübe plan 55
|
Produktinformationen EU 2023/2854:
Art der generierten Daten Nutzungsdaten
Format der generierten Daten Gängige, maschinenlesbare Formate wie z.B. JSON
Datenmenge Bis zu 5 MB
Datengenerierung kontinuierlich in Echtzeit Ja
Datenspeicherort Auf dem Gerät
Datenzugriff Über physische Schnittstellen
Weitere Informationen In Bedienungsanleitung oder unter info@stuermer-maschinen.de
| Art.-ID | 1018812 |
| Zustand | Neu |
| Varianten-ID | Präzisions-Leit- und Zugspindeldrehmaschine Optimu |
| Modell | 3432447 |
| Hersteller | Stürmer Maschinen GmbH |
| Inhalt | 1 Stück |
