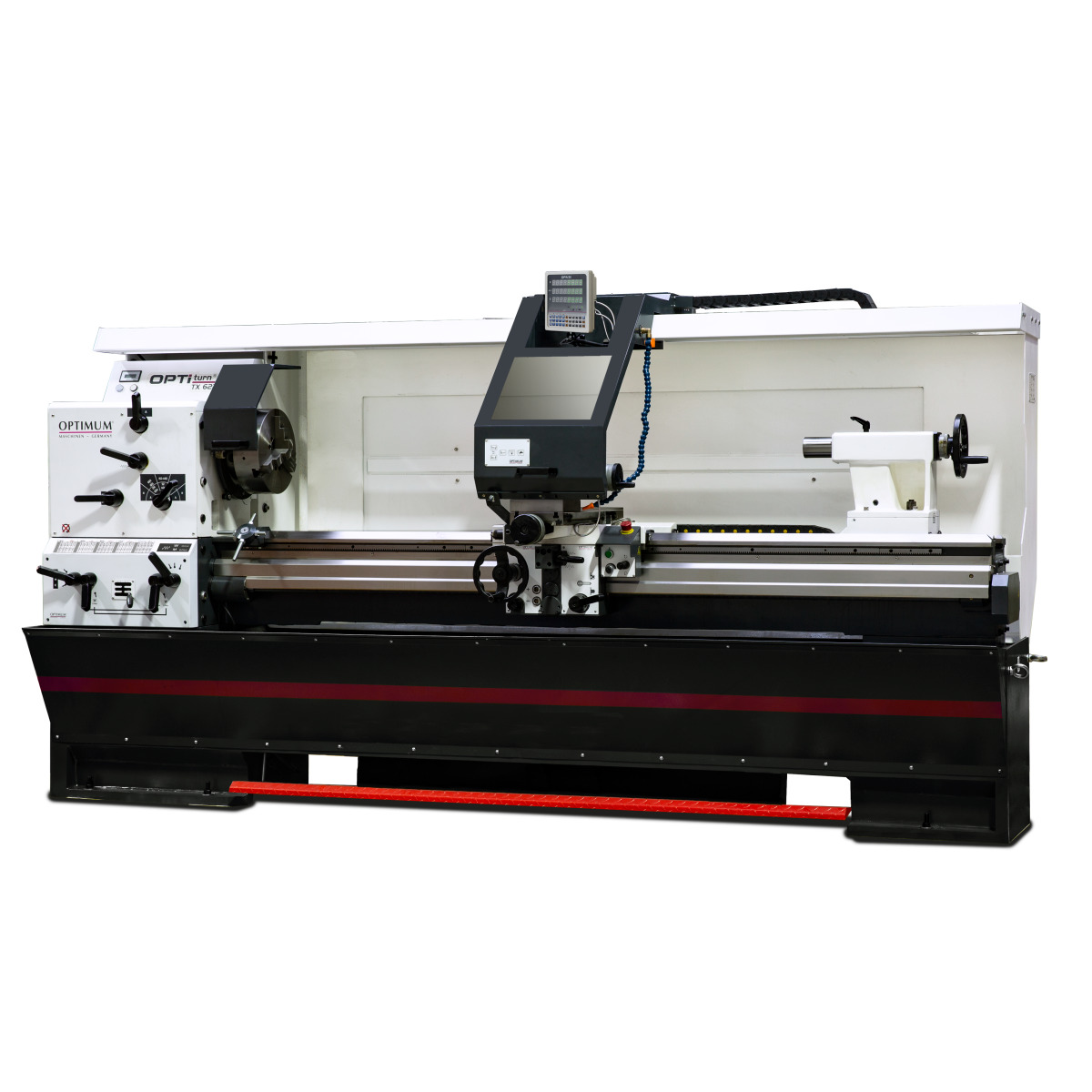

Präzisions-Leit- und Zugspindeldrehmaschine Optimu TX 6222V 3432467
Artikelnummer: KS11112799
Hersteller: OPTIMUM
EAN:
4030635047534
43.637,30 EUR
*
( 36.670,00 EUR Netto )
Inhalt
1 Stück
Grundpreis
43.637,30 EUR / Stück
* inkl. ges. MwSt.
zzgl. 250,00 € Versandkosten
Sofort versandfertig, Lieferzeit 3 bis 5 Arbeitstage**

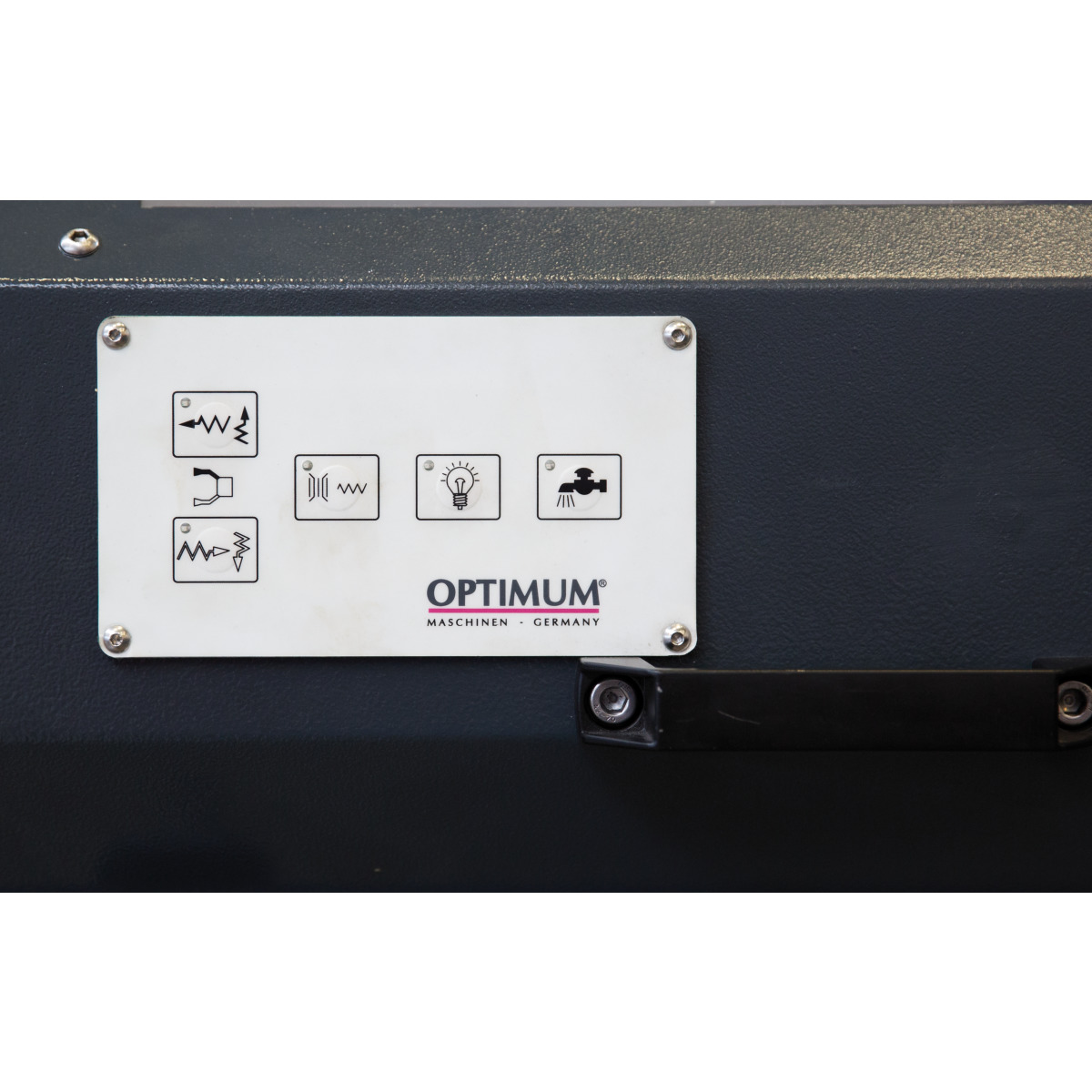

Maschinenbett aus stark verripptem Guss Einteiliger Maschinenunterbau aus Stahl Hohe Steifigkeit des Spindelstockgehäuses durch stark verrippten 25GG-Guss Präzise gearbeiteter Schlitten Wellen auf Nadellagern, alle Komponenten werden im Ölbad geschmiert Bettführungen gehärtet und präzisionsgeschliffen Alle elektronischen Bedienelemente zentral zu erreichen Alle Zahnräder des Vorschubgetriebes aus gehärtetem Stahl Handräder entkoppelt und geprüft nach EN 23125 Zweikanalige Sicherheitselektronik Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849 Komplette Leit- und Zugspindelabdeckung Komplette Ausleuchtung des Arbeitsraumes Servicefreundliche herausnehmbare Rückwand Gehärtete und geschliffene Planspindel gewährleistet enorme Genauigkeit und Haltbarkeit Durch die große Zerspanleistung ist eine hohe Spanabnahme bei der Schruppbearbeitung kein Problem Energiekette für schonende Leitungs- und Schlauchführung Verriegelbarer Späneschutz verfährt mit dem Bettschlitten mit integrierter Positionsanzeige und Kühlmittelschlauch, manuell verschiebbar Keine Wechselräder nötig Mit Sicherheitsvorrichtung gegen gleichzeitigen Betrieb von Gewindeschneid- und Vorschubmechanismus Elektronische Vorschubabschaltung der Z-Achse Kühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN Elektrische Positionsabschaltung mit Vierfach Positionsanschlag Dreibacken-Drehfutter im Standardlieferumfang Schnellwechsel-Stahlhalter SWH 7-C Stahlhalter 32 x 130 Typ D für Vierkantmeißel 25 mm Große Spindelbohrung
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Dreibacken-Drehfutter Ø 315 mm Nr. 8
- Nicht mitlaufende Zentrierspitze MK 5 lang
- Nicht mitlaufende Zentrierspitze MK 5 kurz
- Schnellwechsel-Stahlhalter SWH 7-C
- Stahlhalter für Vierkantmeißel 32 x 130 Typ D für Vierkantmeißel 25 mm
- Maschinenerstbefüllung mit Qualitätsöl
- Reduzierhülse MK 7 / MK 5
- Bedienwerkzeug

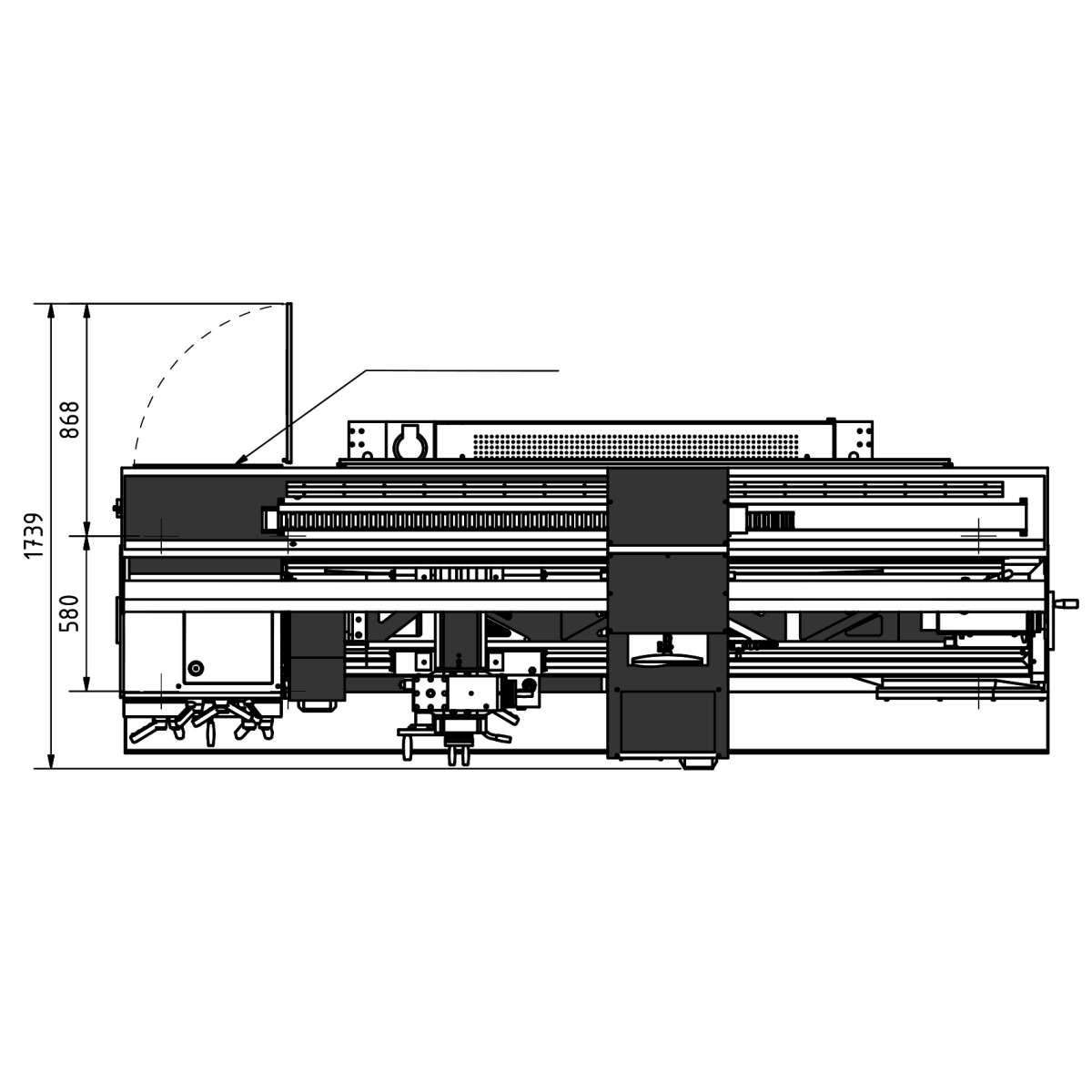

Abmessungen und Gewichte:

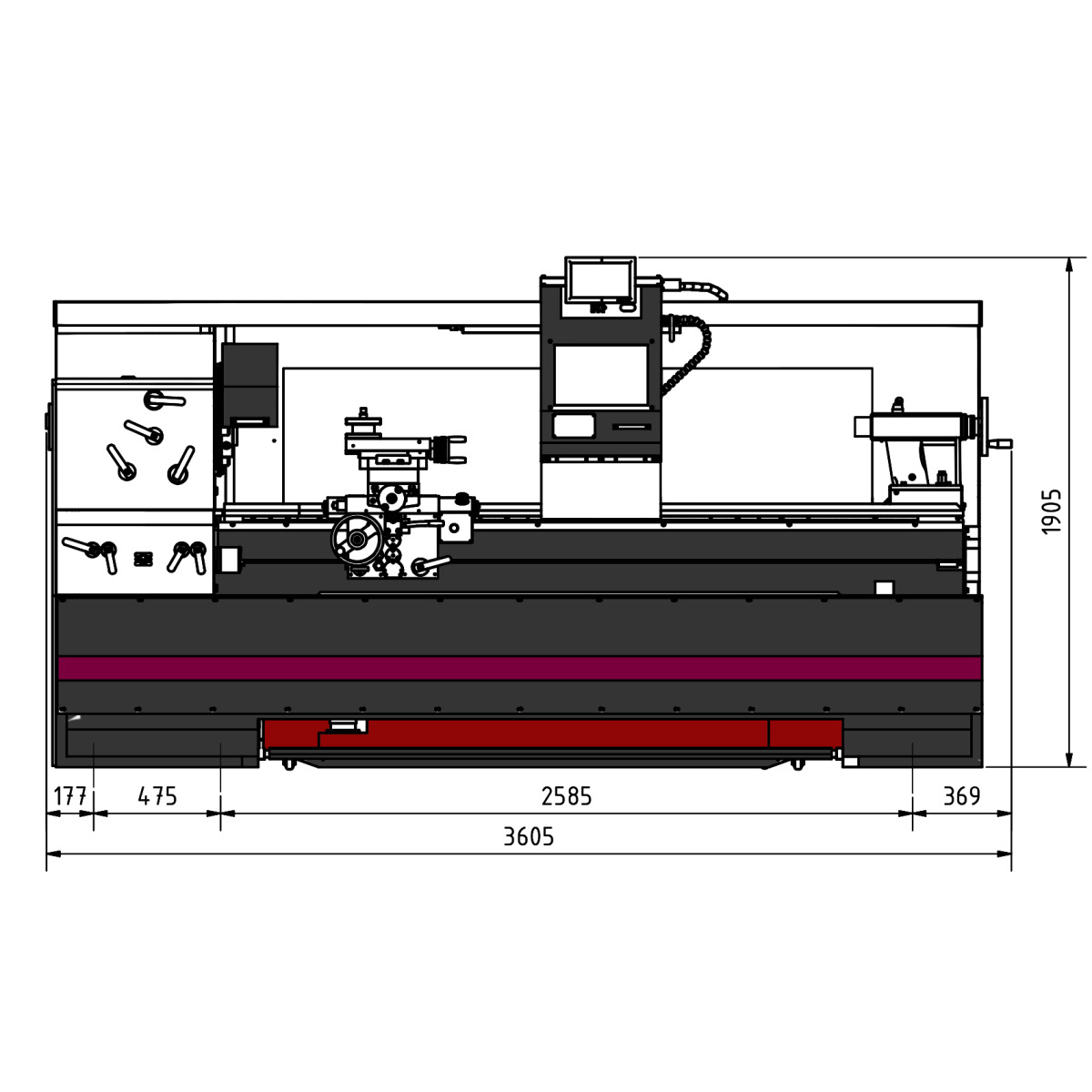

Länge (Produkt) ca. 3605 mm

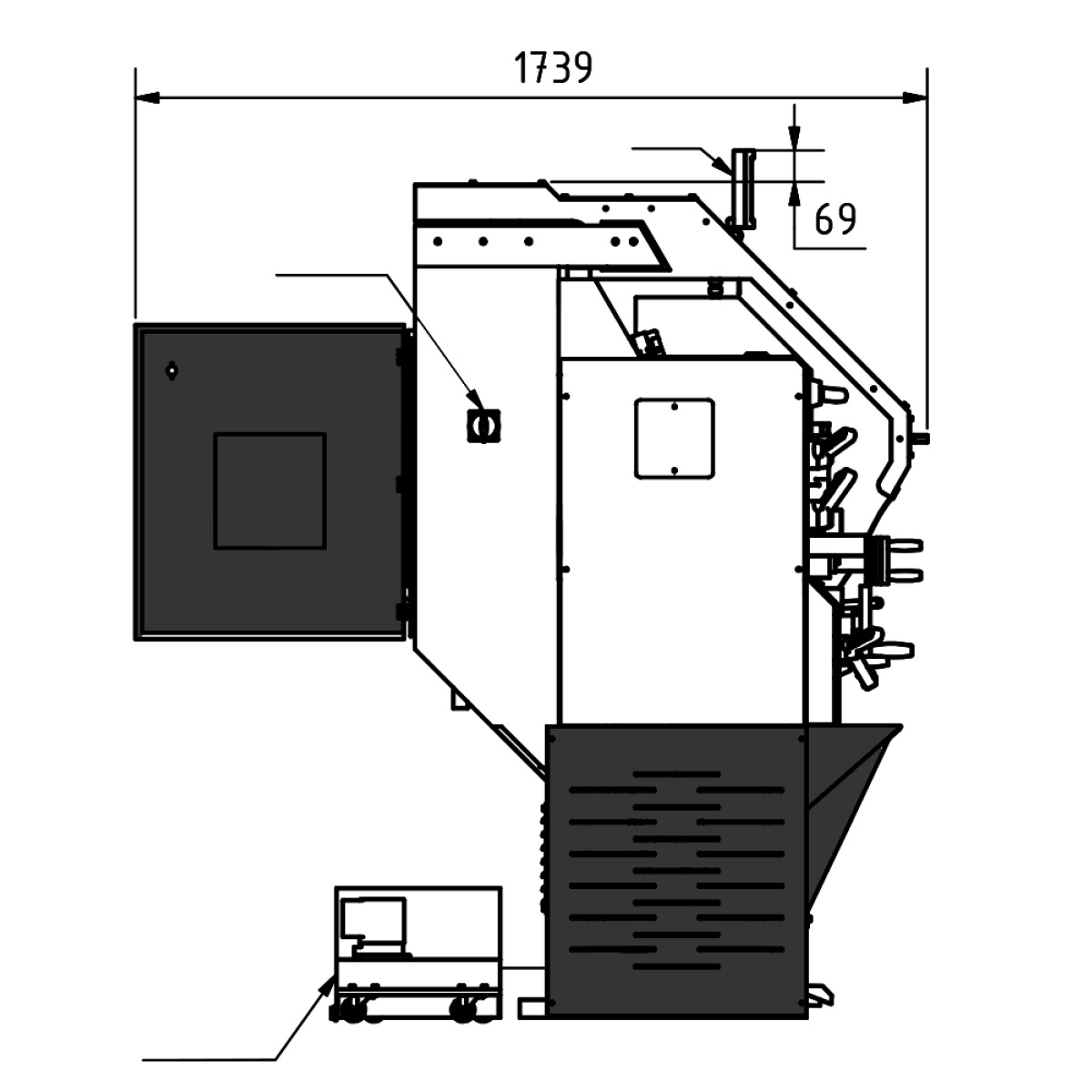

Breite/Tiefe (Produkt) ca. 1739 mm
Höhe (Produkt) ca. 1905 mm
Gewicht (Netto) ca. 2800 kg
|
Arbeitsbereiche:
Spitzenhöhe 310 mm
Spitzenweite 2225 mm
Umlaufdurchmesser über Maschinenbett 620 mm
Umlaufdurchmesser in der Bettbrücke 880 mm
Umlaufdurchmesser über Längsschlitten 580 mm
Umlaufdurchmesser über Planschlitten 424 mm
Drehlänge in der Bettbrücke 231 mm
|
Ausstattung:
Digitale Positionsanzeige DPA 32
|
Drehzahlbereich:
Anzahl der Drehzahlbereiche 2 x 3 Stufen
Drehzahlbereich 14 – 1800 min¯¹
|
Elektrische Daten:
Abgabeleistung (Motorleistung) 11 kW
Anschlussspannung 400 V
Netzfrequenz 50 Hz
Gesamt Anschlusswert 12 kW
Vorschubmotor Antriebsleistung 0,55 kW
|
Kühlschmiermittelsystem:
Kühlschmiermittelsystem Leistung Kühlmittelpumpe 0,1 kW
|
Spindel:
Spindelaufnahme Camlock DIN ISO 702-2 Nr. 8
Stahlhalter SWH 7-C
Spindelbohrung 105 mm
Spindelkonus MK 7
|
Reitstock:
Reitstockaufnahme MK 5
Reitstock Pinolenhub 180 mm
Reitstock Pinolendurchmesser 72 mm
|
Steigungen:
Steigung Metrisch 0,5 – 15 mm/U
Anzahl der Steigungen Metrisch 55
Steigung Zoll 60 – 2 Gg/1"
Anzahl der Steigungen Zoll 55
Steigung Diametral Pitch 120 – 4 Gg/p
Anzahl der Steigungen Diametral Pitch 55
Steigung Modulgewinde 0,25 – 7,5 mm x p
Anzahl der Steigungen Modulgewinde 55
Steigung Leitspindel 6 mm
|
Verfahrweg:
Verfahrweg Oberschlitten 170 mm
Verfahrweg Planschlitten 350 mm
Verfahrweg Bettschlitten 2000 mm
|
Vorschub:
Vorschubbereich längs 0,05 – 1,5 mm/U
Anzahl der Vorschübe längs 55
Vorschubbereich plan 0,025 – 0,75 mm/U
Anzahl der Vorschübe plan 55
