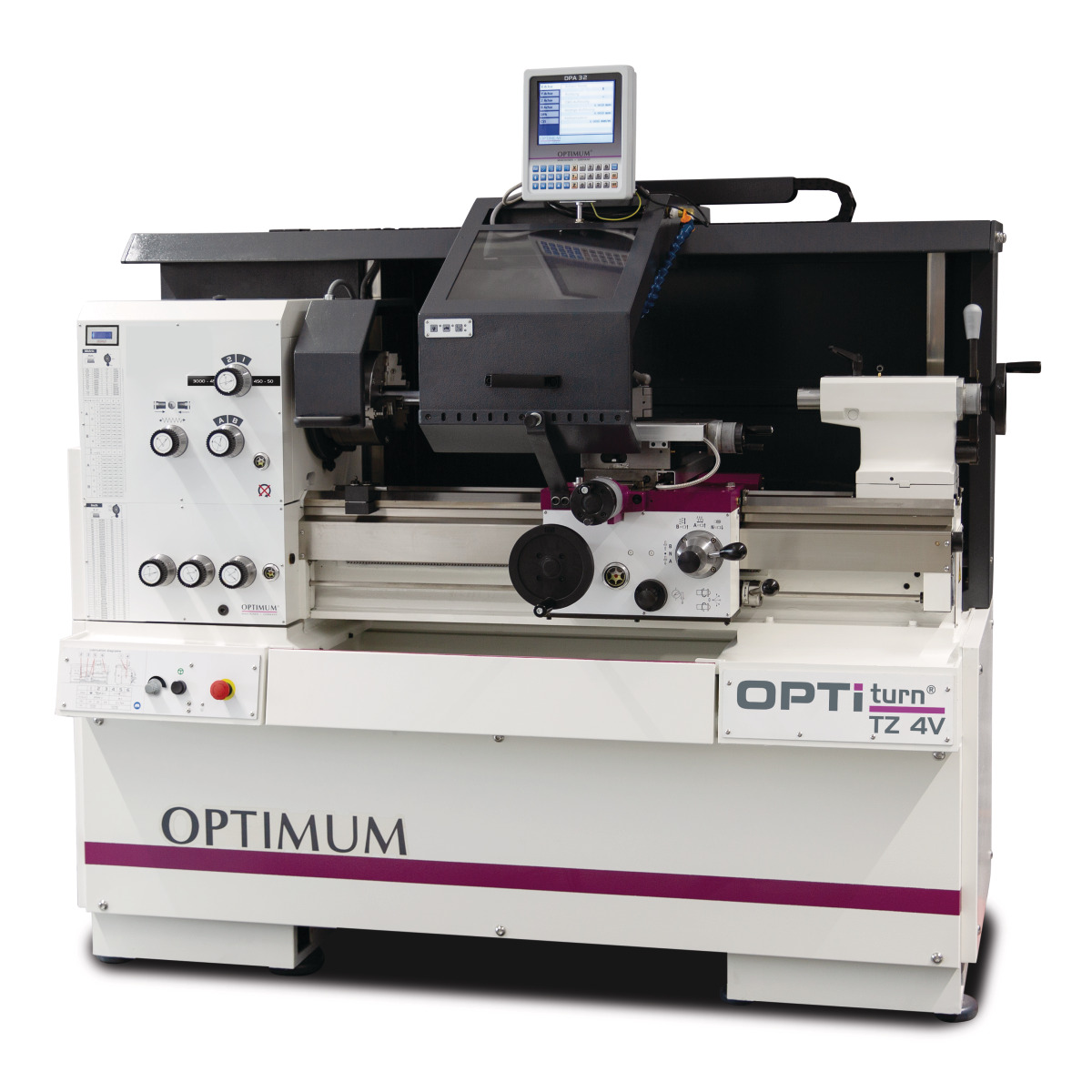

Präzisions Leit- und Zugspindeldrehmaschine Optimu TZ 4V 3432247
Artikelnummer: KS11112642
Hersteller: OPTIMUM
EAN:
4030635047558
20.244,90 EUR
*
( 17.012,52 EUR Netto )
Inhalt
1 Stück
Grundpreis
20.244,90 EUR / Stück
* inkl. ges. MwSt.
zzgl. 250,00 € Versandkosten
Sofort versandfertig, Lieferzeit 3 bis 5 Arbeitstage**

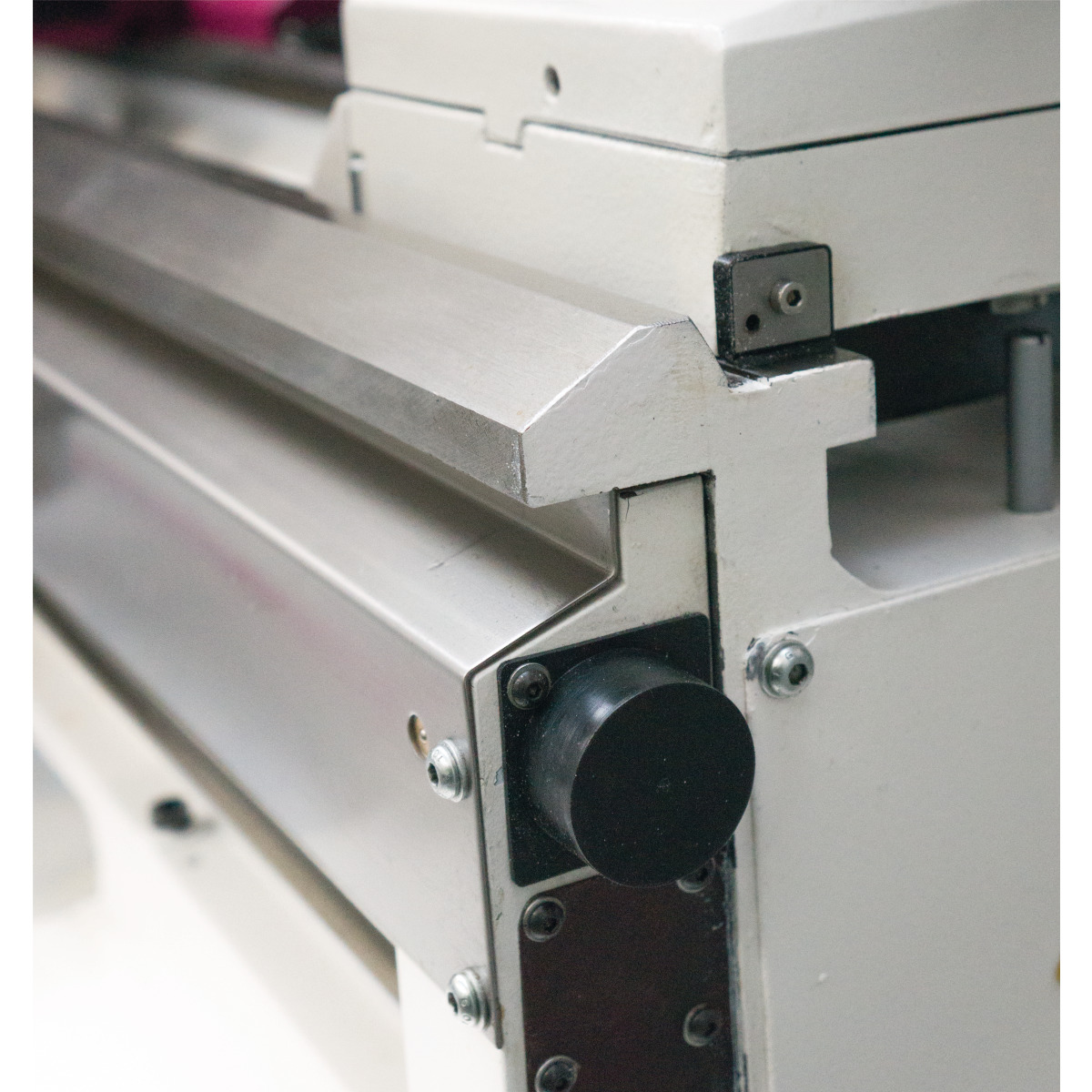

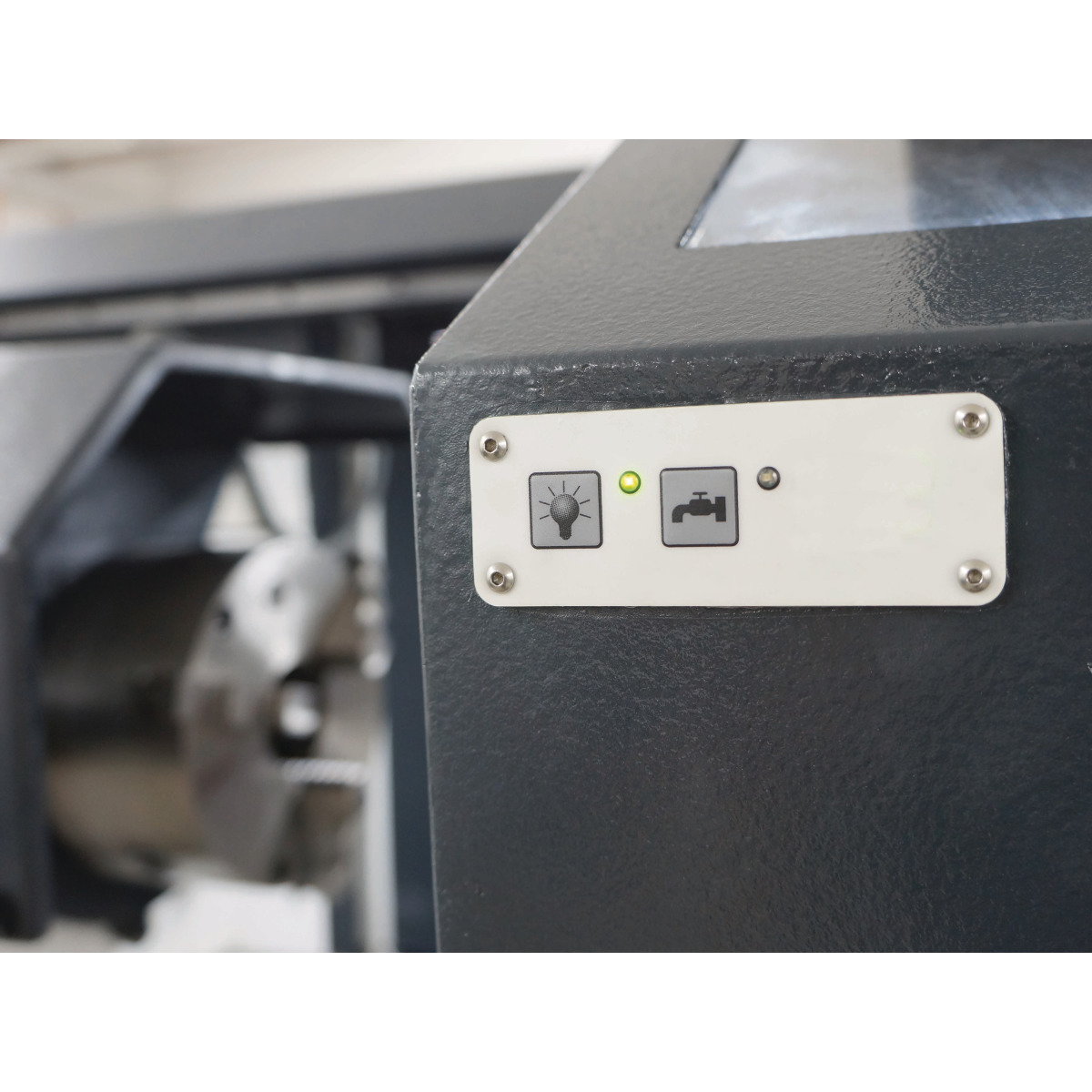

Gehärtete und geschliffene Z-Achsen Führungsbahn Motorschutzschalter Schaltschrank mit 24 V DC Netzteil Teilverkleidung mit mitgeführtem, groß dimensioniertem Späneschutz Späneschutz mit integrierter Positionsanzeige, Kühlmittelschlauch und zusätzlichem Bedienfeld Zweikanalige Sicherheitselektronik Sicherheitshandräder mit Ausrückfunktion in der X- und Z-Achse Plan- und Oberschlittenspindel ist gehärtet und geschliffen und über geteilte Spindelmutter nachstellbar Leit- und Zugspindelabdeckung Feingestufter Vorschub- und Gewindeschneidbereich Energiekette für schonende Leitungs-und Schlauchführung In der Maschine montiert befinden sich die Standard Zahnräder für metrische Gewindesteigungen und Modulgewinde. Wechselräder für Zoll- und D.P Gewinden optional erhältlich Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849 Entkoppelte Handräder geprüft nach EN 23125 Verringerung der Abbremszeit der Hauptspindel durch Energierückspeisung Nach vorne ausziehbare Spänewanne Kühlmitteleinrichtung Schnellwechsel-Stahlhalter SWH 5-B Stahlhalter 25 x 120 Typ D für Vierkantmeißel 20 mm LED-Maschinenlampe zur kompletten Ausleuchtung des Arbeitsraumes Schnittkonstante VSC
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Feststehende Lünette Durchlass Ø 10 - Ø 130 mm
- Mitlaufende Lünette Durchlass Ø 10 - Ø 100 mm
- Adapter MK6-MK3
- Nicht mitlaufende Zentrierspitze MK3
- Nicht mitlaufende, jedoch temperaturbeständige
- Schnellwechsel-Stahlhalter SWH 5-B
- Stahlhalter 25x120 TypD für Vierkantmeißel 20 mm
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
- Drehfutter nicht vergessen

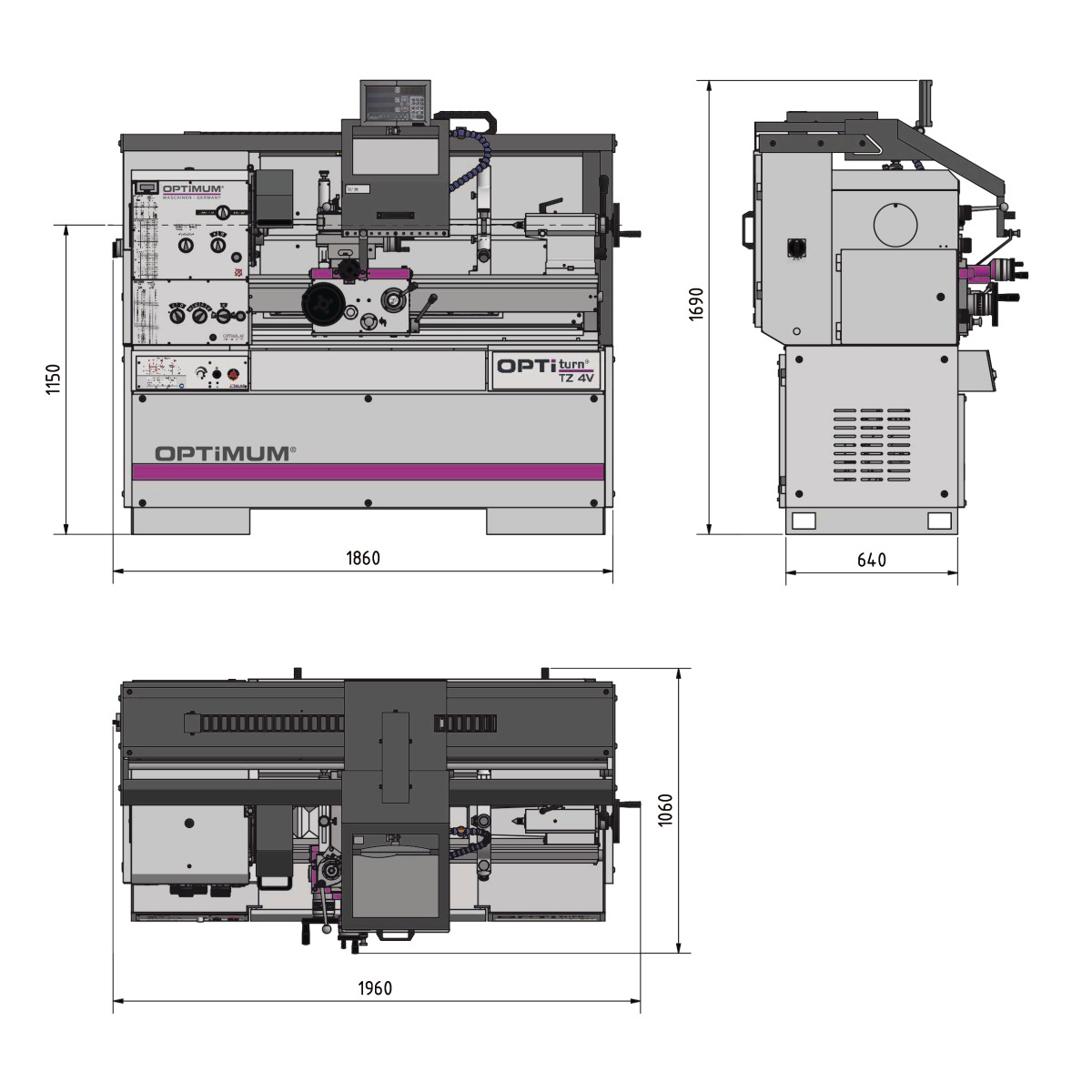

Abmessungen und Gewichte:
Länge (Produkt) ca. 1960 mm
Breite/Tiefe (Produkt) ca. 1060 mm
Höhe (Produkt) ca. 1690 mm
Gewicht (Netto) ca. 1250 kg
|
Arbeitsbereiche:
Spitzenhöhe 200 mm
Spitzenweite 800 mm
Umlaufdurchmesser über Maschinenbett 400 mm
Umlaufdurchmesser über Planschlitten 245 mm
Bettbreite 260 mm
|
Ausstattung:

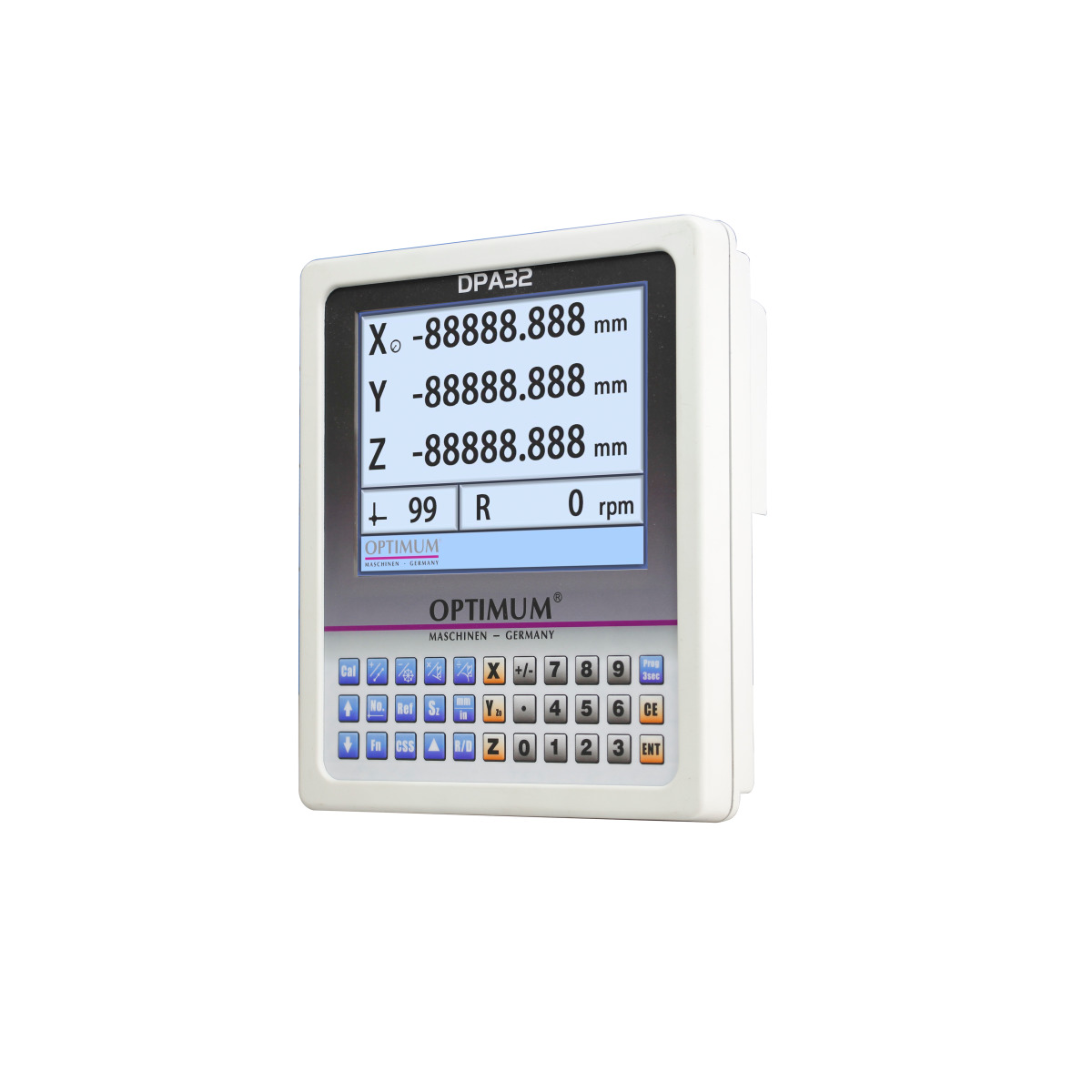

Digitale Positionsanzeige DPA 32
|
Drehzahlbereich:
Anzahl der Drehzahlbereiche 2
Drehzahlbereich 50 – 3000 min¯¹
|
Elektrische Daten:
Abgabeleistung (Motorleistung) 5,5 kW
Anschlussspannung 400 V
Netzfrequenz 50 Hz
Betriebsart S6
Einschaltdauer 60 %
|
Kühlschmiermittelsystem:
Kühlschmiermittelsystem Leistung Kühlmittelpumpe 0.125 kW
Kühlschmiermittelsystem Tankinhalt 20 l
|
Normen und Zulassungen:
Norm DIN EN 55011
EMV-Klasse C3
|
Spindel:
Spindelaufnahme DIN ISO 702-1 Nr. 5 Form A2
Spindelbohrung 52 mm
Spindelkonus MK 6
|
Reitstock:
Reitstockaufnahme MK 3
Reitstock Pinolenhub 110 mm
Reitstock Pinolendurchmesser 50 mm
|
Steigungen:
Steigung Metrisch 0.2 - 14 mm/U
Anzahl der Steigungen Metrisch 36
Steigung Zoll 80 - 1 Gg/1"
Anzahl der Steigungen Zoll 42
Steigung Diametral Pitch 3 – 200 Gg/p
Anzahl der Steigungen Diametral Pitch 33
Steigung Modulgewinde 0.1 - 7 mm/U
Anzahl der Steigungen Modulgewinde 44
|
Verfahrweg:
Verfahrweg Oberschlitten 112 mm
Verfahrweg Planschlitten 212 mm
Verfahrweg Bettschlitten 800 mm
|
Vorschub:
Vorschubbereich längs 0.0263 - 1.8416 mm/U
Anzahl der Vorschübe längs 48
Vorschubbereich plan 0.0133 - 0.9321 mm/U
Anzahl der Vorschübe plan 48
|
Motor(en):
Antriebsmotor Stufen 2
|
Produktinformationen EU 2023/2854:
Art der generierten Daten Nutzungsdaten
Format der generierten Daten Gängige, maschinenlesbare Formate wie z.B. JSON
Datenmenge Bis zu 5 MB
Datengenerierung kontinuierlich in Echtzeit Ja
Datenspeicherort Auf dem Gerät
Datenzugriff Über physische Schnittstellen
Weitere Informationen In Bedienungsanleitung oder unter info@stuermer-maschinen.de
