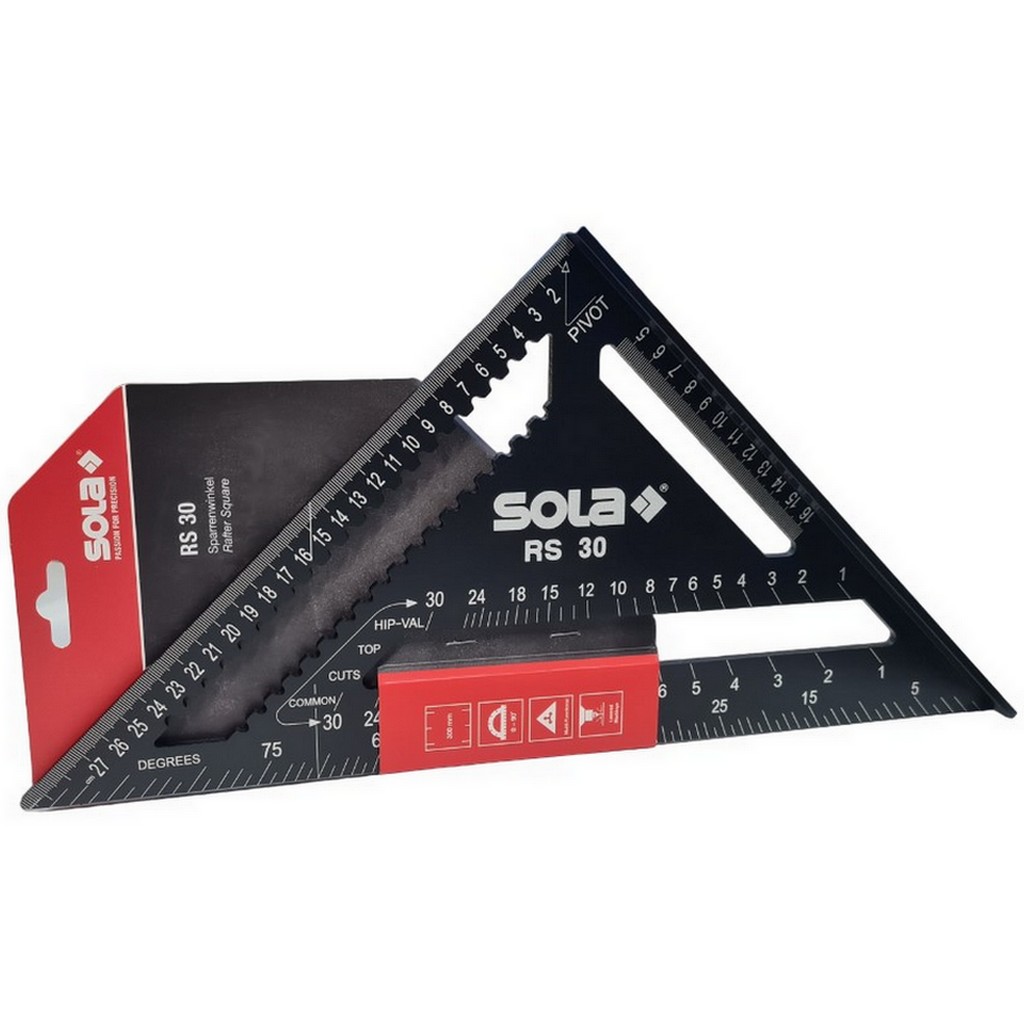

Sola Sparrenwinkel Winkel Lineal Anschlagwinkeldreieck Metrisch 305 mm RS 30

Beschreibung:

• Leichter, robuster Multifunktionswinkel mit mm/cm Skala
• Multifunktional: Lineal, Anschlagwinkel, Gehrungswinkel, Winkelmesser, Anreißhilfe, Sägeführung und Dachsparrenmesser
• Anschlag für exakte 90° und 45° Markierung
• Schnelles Markieren von Schifterschnitten auf gewöhnlichen Sparren und Gratsparren
• Anreißhilfe zur komfortablen Maßübertragung
• Sehr gute Ablesbarkeit der Messergebnisse durch erhöhten Kontrast

WAS IST EIN ANSCHLAGWINKELDREIECK?

• Das Anschlagwinkeldreieck wird auch Sparrenwinkel oder Rafter Square genannt und hat die Form eines gleichschenklig-rechtwinkligen Dreiecks mit einem Anschlag an einer Kathete. Die Vielzahl an Skalen und Aussparungen machen aus dem Anschlagwinkeldreieck ein multifunktionales Werkzeug, das sich ideal zum Markieren von Linien und Winkeln sowie als Anreißwerkzeug und Sägeführung eignet. Anschlagwinkeldreiecke werden meist aus Stahl, Aluminium oder Kunststoff gefertigt und sind mit metrischen Maßeinheiten (Millimeter, Zentimeter) oder imperialen Maßeinheiten (Zoll bzw. Inch) versehen. Zu den gängigen metrischen Größen zählen 18 cm und 30 cm sowie die imperialen Größen 7 Inch und 12 Inch.

WO WIRD EIN ANSCHLAGWINKELDREIECK EINGESETZT?

• Die unterschiedlichen Skalen und Aussparungen des Anschlagwinkeldreiecks sowie die praktische Anschlagkante sind besonders prädestiniert für das Arbeiten mit dem Werkstoff Holz – sei es beim Zimmern, Schreinern oder Tischlern. Ursprünglich stammt das Anschlagwinkeldreieck aus dem amerikanischen Raum, wo dieses bis heute hauptsächlich in der Zimmerei beim Dachaufbau und bei Dachsparren eingesetzt wird. Daher auch der Name Sparrenwinkel bzw. auf Englisch Rafter Square (Rafter = Sparren). Mit dem Anschlagwinkeldreieck kann die Steigung bzw. der Winkel für gewöhnliche Sparren bzw. Normalsparren (Common Rafters), Gratsparren (Hip Rafters) und Kehlsparren (Valley Rafters) sowie Schiftsparren bestimmt werden.

WELCHE FUNKTIONEN HAT DAS ANSCHLAGWINKELDREIECK VON SOLA?

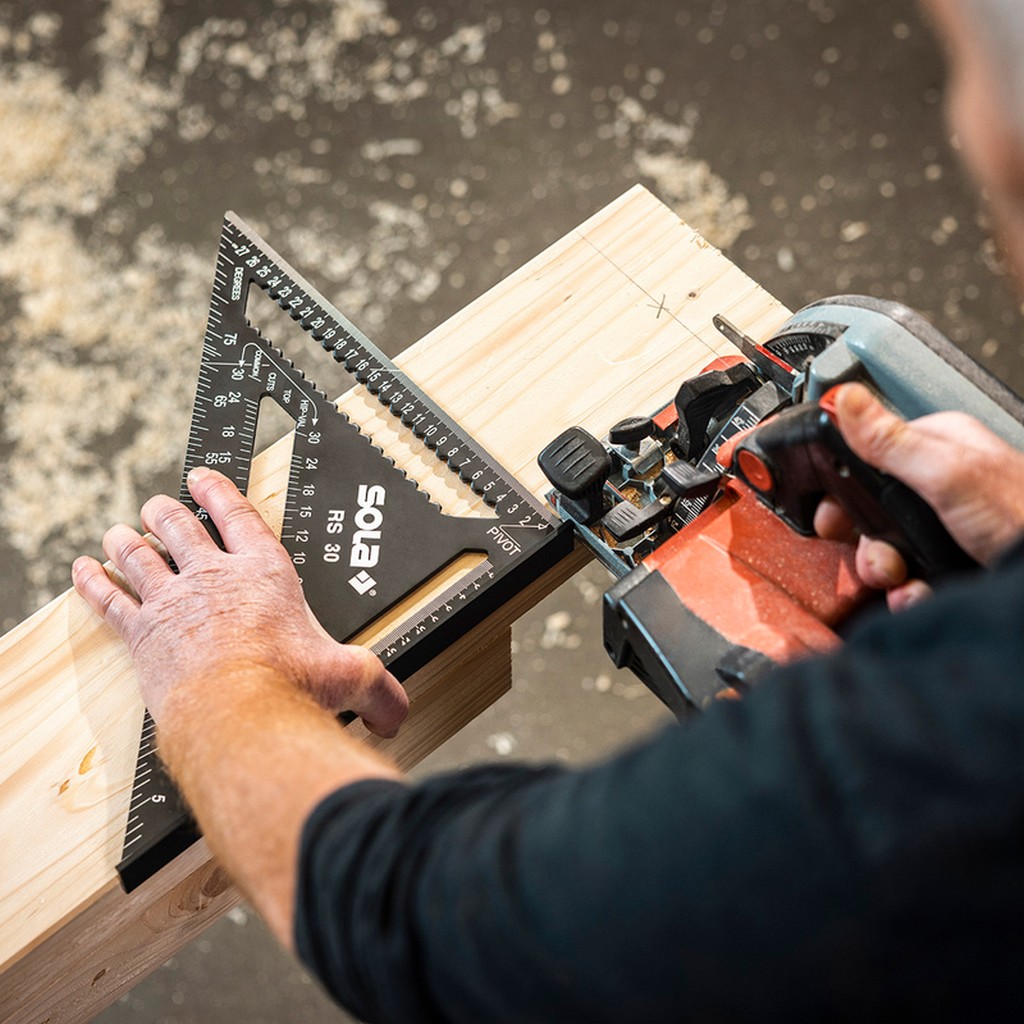

• Das Anschlagwinkeldreieck von SOLA vereint die Funktionen eines Lineals, Anschlagwinkels, Gehrungswinkels, Winkelmessers, Anreißhilfe, Sägeführung und Dachsparrenmessers. Der Sparrenwinkel in Form eines rechtwinkligen Dreiecks hat einen robusten Anschlag an einer Kathete für exakte 90°- und 45°-Markierungen. Zudem dient der Anschlag in Verbindung mit der robusten Kante auch als Sägehilfe bzw. Sägeführung. Parallel zum Anschlag befindet sich eine Aussparung mit metrischer Skala in mm und cm (Offset-Skala), die sich ideal zum Markieren senkrechter Linien eignet. Der Messschenkel der anderen Kathete hat ebenfalls eine metrische Skala, die schnelle Messungen erlaubt. Unterhalb dieser Skala ist eine Aussparung mit Kerben, mit welcher horizontale bzw. parallele Linien angerissen werden können. Die Hypotenuse besitzt eine Gradskala für Winkelmessungen zwischen 0° bis 90°. Der gewünschte Winkelgrad wird ausgehend vom gegenüberliegenden Drehpunkt bestimmt (Bezeichnung am Sparrenwinkel: PIVOT). Parallel zur Gradskala befindet sich eine weitere Aussparung mit zwei Skalen für Schifterschnitte. Die untere Skala ist für gewöhnliche Sparren bzw. Normalsparren (Bezeichnung am Sparrenwinkel: COMMON), die obere für Gratsparren und Kehlsparren (Bezeichnung am Sparrenwinkel: HIP-VAL). Im rechten Winkel zur Gradskala verläuft eine 90° Markierhilfe für Pfettenschnitte.

WAS BEDEUTEN DIE SKALEN HIP-VAL UND COMMON AUF DEM ANSCHLAGWINKELDREIECK?

• Eine spezielle Funktion des Anschlagwinkeldreiecks, die vorwiegend im amerikanischen Raum Anwendung findet, ist der Zuschnitt von Dachsparren (engl. Rafters). Der Sparrenwinkel von SOLA besitzt hierfür eine eigene Skala für Normalsparren (Common Rafters), Gratsparren (Hip Rafters) und Kehlsparren (Valley Rafters). Mit der unteren COMMON Skala können Normalsparren für ein Dach zugesägt werden. Die Normalsparren sind die Sparren, die vom First aus gerade nach unten verlaufen. Die Skala basiert auf der Steigung des Dachsparrens, die in Dezimeter pro Meter angegeben wird. Auf der Rückseite des SOLA Anschlagwinkeldreiecks findet sich eine Umrechnungstabelle. In der Tabelle kann abgelesen werden, dass beispielsweise eine Steigung von 1 Dezimeter pro Meter umgerechnet einem Winkel von 5,71° entspricht. Die obere HIP-VAL Skala eignet sich für Grat- und Kehlsparren, die vom First des Daches nicht gerade nach unten verlaufen, sondern schräg. Da Grat- und Kehlsparren länger als Normalsparren sind, muss die HIP-VAL Skala für den Zuschnitt herangezogen werden.

Lieferumfang:

• 1x Sola Sparrenwinkel RS 30
